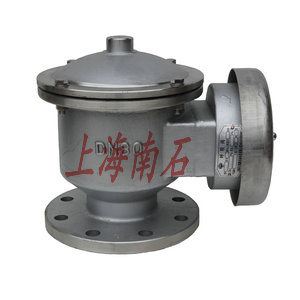

阻火式呼吸阀性能参数,安装尺寸,外形结构
阻火式呼吸阀集合了阻火器和呼吸阀于一体的新产品是石油化工储罐上必备的新型安全设备用来满足储罐大小呼吸的通气要求。阻火式
呼吸阀安装在储存甲、乙、丙类液体的储罐顶上来确保储罐在超压时免遭破坏同时减小储罐内介质的蒸发损耗。阻火式呼吸阀在石油工业
上严格按照GB5908-97和SY7511-87的标准进行制造和验收。呼吸阀有静电接地线使该阀与罐体保持等电位。具有防冻性能特别适用于寒
冷地区最大优点是阻火呼吸性能好、重量轻维修方便。该产品适用于那些储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品如汽
油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品的储罐上使用,它在-35℃-60℃的温度环境中正常工作。
阻火式呼吸阀性能参数:
壳体材质 |
碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L) |
内部芯件 |
阀盘、阀座、阀杆、阀套 |
内部芯件材质 |
不锈钢或聚四氟乙烯 |
密封圈 |
聚四氟乙烯 |
阻火层 |
不锈钢波纹阻火板 |
公称口径 |
DN25-250 |
压力等级 |
1.0-2.5MPa |
环境温度 |
-40~+60℃ |
防爆级别 |
BS 5501:IIA、IIB、IIC |
操作压力 |
-295~+98000Pa(-30mmH2O~+10000mmH2O) |
制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户
指定标准。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。

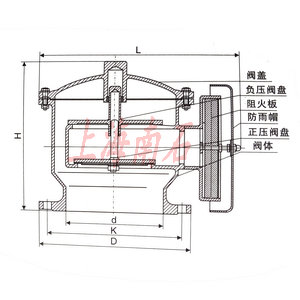

阻火式呼吸阀外形及结构示意图:
阻火式呼吸阀外形安装尺寸:
国标法兰尺寸(1.0MPa)
公称通径 DNmm |
安装尺寸(mm) |
||||
D |
K |
L |
H |
n×φ |
|
25 |
115 |
85 |
160 |
165 |
4×14 |
32 |
135 |
100 |
180 |
185 |
4×18 |
40 |
145 |
110 |
190 |
190 |
4×18 |
50 |
160 |
125 |
220 |
220 |
4×18 |
80 |
195 |
160 |
270 |
260 |
8×18 |
100 |
219 |
180 |
310 |
280 |
8×18 |
150 |
280 |
240 |
380 |
330 |
8×22 |
200 |
335 |
295 |
450 |
380 |
12×22 |
250 |
395 |
350 |
520 |
420 |
12×25 |
美标法兰尺寸(150LB)
规格 |
安装尺寸(mm) |
|||||
K |
L |
D |
H |
M-h |
||
1" |
DN25 |
85 |
160 |
115 |
180 |
4×15 |
2" |
DN50 |
125 |
220 |
160 |
255 |
4×19 |
3" |
DN80 |
160 |
270 |
213 |
260 |
4×19 |
4" |
DN100 |
180 |
310 |
265 |
290 |
8×19 |
6" |
DN150 |
240 |
380 |
305 |
330 |
8×22 |
8" |
DN200 |
295 |
450 |
355 |
350 |
12×22 |
10" |
DN250 |
350 |
520 |
420 |
400 |
12×25 |
产品性能及特点:
1、新型全天候呼吸阀壳体选用不锈钢、铸铁、铸钢和铝合金耐腐蚀性好;
2、阀盘采用四氟材料耐低温防冻性能好;
3、结构设计简单易检修又安全方便;
4、乙醇呼吸阀性能完全符合石油工业部标准SY7511-87规定。
阻火式呼吸阀如何选用:
1、对安装位置的要求和温度范围的要求,如果是在寒冷地区就应选用全天候呼吸阀而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格需要满足油罐的最大进出油呼吸气体流量的要求。
阻火式呼吸阀产品维护保养方法:
1、存放:以上产品在运达工地后若暂时不安装或以后工厂大修、检修应存放在有防雨设施的仓库中;紧急放空人孔系列的产品在运输过程
中不得倒置。
2、维护:a、对呼吸阀系列产品工作人员应每月上罐顶检查一次阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有应清理干静;每
半年给阀套和阀杆擦拭一遍变压器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次若发现有污渍、杂质堵塞阻火层,应取下阻火层
用相对应的溶剂清除污渍然后用清水将阻火层清洗干静放在通风吹干后再放入壳体内。c、以上产品壳体内外表面的油漆应该每年要重新涂
刷一遍。
为了使呼吸阀正常运作确保储罐安全需要注意一下几种方法和注意事项:
以全天候呼吸阀为例先打开上盖紧固螺栓将上盖垂直往上提到一定高度后拿出呼出阀和吸入阀,检查阀面是否有污垢、油渍,若有可用棉纱
擦掉;然后检查呼、吸阀座清理干净后将原阀盘放好,对中导杆拧紧上盖即可。检查、清洗应先将蒸汽和冷凝水接口的法兰先松开其办法亦
同。在检查过程中如发现阀盘或阻火层有腐蚀现象应将其报废、更换。定期检查一般来讲三个月至半年检查一次,有条件的单位使用2年后
应将呼吸阀卸下来做呼吸定压检查和密封性能检测如有不符合要求而难以调整的可与厂家联系以求解决办。
