不锈钢脚踏式量油孔用途原理及安装尺寸

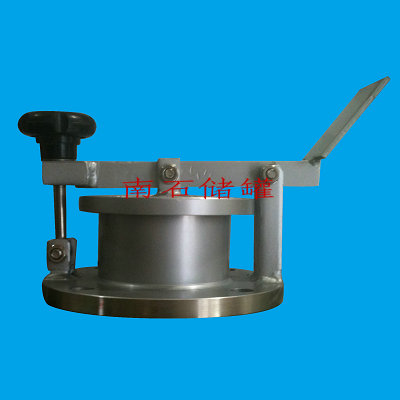

不锈钢脚踏式量油孔
不锈钢脚踏式量油孔型号:LYK-P
产品概述:量油孔是用来测量罐内油面高低和调取油样的专门配件,大多安装在罐顶或罐梯平台附近。测量孔的直径大约在150mm,由于测
量口的钢卷尺接触出口容易摩擦出火花,所以在孔内侧设有铝合金套或铜套。为了保证每一次量油都在同一位置下尺,减少误差。因此在孔
内壁一侧装有铝质或铜质的导向槽。正对量油孔下方的油罐底板不应有焊缝,必要时可在该处焊接一块计量基准板,以减少各次测量的相对
误差。
不锈钢脚踏式量油孔标准:不锈钢量油孔安装于石油、化工储罐顶部,用以测量罐内物料的标高、温度以及取样等作用。而化工物料均带有不
同程度的有害气味,测量时不能排放到大气中。为了能完成测量程序,确保环境不受影响和操作工人操作安全,环保型量油孔就能起到这方
面的作用。
量油孔工作原理:量油孔平时均能绝对密封,需要测量化工品时,先手轮旋用脚踏开测量口密封盖,将窄口式测量组件放在上盖中间拧紧,
此时将测量尺从上方伸入,即可测量液位的标高。操作完成后,取出测量组件,再放入密封件拧紧。如对油品进行测量、取样时,打开上
盖即可。
不锈钢脚踏式量油孔主要性能技术参数:
主体材质:不锈钢
密封件:橡胶垫片
工作温度(℃):≤280℃
操作压力:0.6~1.6MPa
连接方式:法兰连接
不锈钢脚踏式量油孔尺寸:
DN |
100 |
150 |
200 |
250 |
L |
220 |
285 |
340 |
395 |
H |
190 |
210 |
240 |
300 |
不锈钢脚踏式量油孔结构特点:
油孔主要由阀体、脚踏柄、密封盖、滚动栓组成。量油孔经常启闭,容易损坏而发生漏气,因此要定期鉴定其严密性。鉴定时,在孔的边缘
涂上一层薄油漆,将孔盖轻轻盖上,用手加一定力,如村垫上映有明显完整的痕迹,就可以认为合格。若痕迹残缺不全,说明孔盖已不严密,
应更换垫圈。
