带双接管阻火呼吸阀型号,带双接管阻火呼吸阀尺寸和结构

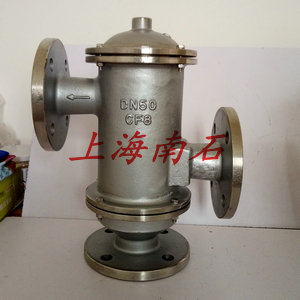

带双接管阻火呼吸阀型号:HXF-2
产品介绍:
带双接管阻火呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定,“甲、乙类液体的固定顶罐,应用阻火器和呼吸阀”。
可见呼吸阀,阻火器是储罐不可缺少的安全设施。阻火呼吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时兔遭破坏,且能减少罐内
介质的挥发和损耗。呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品,常与阻火器配套使用。该阀主要用于回收污染环境、危及
人身安全有毒有害的气体。
性能特点:我公司生产的不锈钢双接管阻火呼吸阀具有结构紧凑、通气量大、泄漏量小、耐腐蚀密封性能好等特点。最近又开发了具有国际
先进水准的防爆阻火器呼吸阀,阻火器位于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内。具有体积小、重量轻、检修、清洗、更换方
便等优点等特点。阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优点。阀内设静电输出装置,使得该阀时刻与罐体保持等电位。
带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定完全符合石
油工业部SY7511-87标准。
带双接管阻火呼吸阀适用于储存内点低于28。C的甲类油品和闪点低于100。C乙油品。
操作压力:
A-295Pa(-30mmH2O)~+355Pa(+36mmH2O)
B-295Pa(-30mmH2O)~+980Pa(+100mmH2O)
C-295Pa(-30mmH2O)~+1750Pa(+180mmH2O)

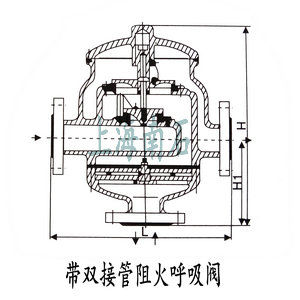

带双接管阻火呼吸阀尺寸及示意图:
规格 DN(mm) |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
50 |
255 |
110 |
140 |
310 |
4×12 |
100 |
480 |
170 |
205 |
450 |
4×16 |
150 |
547 |
225 |
260 |
450 |
8×16 |
200 |
658 |
280 |
315 |
650 |
8×16 |
250 |
705 |
335 |
370 |
850 |
12×16 |
不锈钢双接管阻火呼吸阀主要技术参数:
壳体材质:不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料。 内部芯件:阀盘、阀座、阀杆、阀套。
内部芯件材质:不锈钢或聚四氟乙烯。
密封圈材质:聚四氟乙烯。
阻火层材质:不锈钢。
环境温度:-40~+60℃。
防爆级别:BS5501:IIA、IIB、IIC。
1、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。
2、制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户指定标准。
