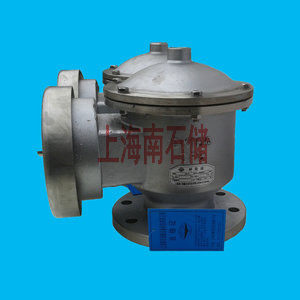

不锈钢全天候防火防爆呼吸阀

全天候防火防爆呼吸阀型号：ZFQ-B

不锈钢防火防爆呼吸阀是根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”的规定

而生产制造的新型全天候防火防爆的呼吸阀。它是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，

也可减少罐内液体、油品蒸发损耗。作用：呼吸阀是保证储罐正常呼吸的一种安全装置它不仅能维持储罐气压平衡确保储罐在超压或真空时免遭破

坏,且能最大限度减少罐内介质的排放,减少环境污染。

不锈钢全天候防火防爆呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体是当容器承

受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。当储

罐内压力与大气压力平衡时呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。当储罐内压力超过大气压力值时,罐内高压直

接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。

当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐

内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。

不锈钢防火防爆呼吸阀操作压力：

A：+355pa(+36mmH2O)-295pa(-30mmH2O)

B：+980pa(+100mmH2O)-295pa(-30mmH2O)

C：+1750pa(+180mmH2O)-295pa(-30mmH2O)

不锈钢全天候防火防爆呼吸阀性能特点：

1：阻火呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：他能对石油储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

7：阻爆性能合格，连续13次阻爆性能试验每次都能阻止火焰蔓延。

8：耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘和密封均无变形现象，完全符合标准要求。

9：在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。

呼吸阀安装说明：呼吸阀应安装在储罐气源的最高点，以便降低物料蒸发损耗和顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸

阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近。储罐呼吸阀在出厂时，我司在法兰面上加配了防尘保

护盖，安装时务必将防尘保护盖取下。装卸时呼吸阀必须垂直向上，不得倒置或横放。当需要安装两个呼吸阀时，它们与罐顶中心应对称布置。
