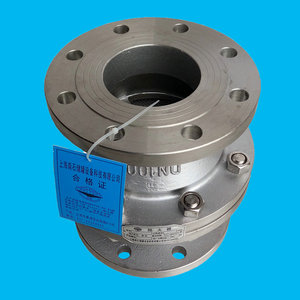

不锈钢阻火器

油罐(管道)阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。通常将阻火器安装在输送可燃气体的管道中或者通风的储

罐上用来阻止传播火焰（爆燃或爆轰）通过的防火装置，其由阻火芯、阻火器外壳及附件构成。

1、按用途分有储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等。

2、按安装位置分有①管端阻火器，安装在排气管的端部可起到放空通大气、阻止大气中火焰传人管道内的作用；②管道阻火器安装在管

线上，它的两侧与管道相接，阻止阻火器上游的火焰传人下游的管道。

3、按阻止火焰传播速度分有阻爆燃型阻火器能阻止以亚音速传播的爆炸火焰通过；第二种是阻爆轰型的阻火器其能阻止以冲击波为特征

和以超音速传播的爆炸火焰通过。

4、按气体的分级来划分有适用于工级气体的、IA级气体的、IB级气体的、Ic级气体的阻火器。气体分级见HGJ21-89。

若按阻火层的结构区分阻火器主要可将其分为砾石型阻火器、金属网型阻火器和波纹型阻火器三类。

1、砾石型阻火器阻火层以砂粒、卵石、玻璃球、陶瓷球或金属颗粒等堆积而成。阻火层颗粒直径一般为3～41Tlrfl，能根据可燃气体的不

同改变阻火层厚度。例如直径为1501Tlrfl的砾石型阻火器，当阻火层厚度为1001Tlrfl时，可以用于丙酮、苯、甲苯等有机溶剂的阻火；当

阻火层厚度为2001Tlrfl时可以用于二硫化碳及矿井瓦斯气体的阻火。其使用特点主要是：结构简单，容易制造孔隙小；但是易堵塞，流体

阻力大和质量大。主要适用于有机溶剂、煤矿阻火等场合，一般安装在排气口处。

2、金属网型阻火器。阻火层由具有一定筛目数和孔径的单层或多层的金属网重叠而成。阻火效果取决于层数和筛目数，一般对于同一筛目

数的网，随着网层数的增加阻火效果也随之增加但是有一定限度。网的筛目数过多或者网层数过多都会增加流体的阻力。对一般有的机溶剂

采用4层金属网已可阻止火焰蔓延，在实际应用时采用10～12层。国内常用18～35筛目的金属网。其使用特点主要是：结构简单、容易制造、

价格低廉；缺点是阻爆范围小易损坏、易堵塞和不耐烧。金属网型阻火器在20世纪90年代的中期金属网型阻火器曾被广泛用于石油储罐和

输气管道等方面。但是由于老式的金属网型阻火器不耐烧、阻爆性能低，一旦火源通过，随时都可能发生火灾和爆炸事故。经过国家有关部

门的测试，这种形式的阻火芯阻火性能达不到使用要求，也达不到阻火目的，同时结构也不合理，更不能阻止爆轰的火焰速度，已经不宜再

继续使用了。应当指出的是：黄岛油库发生火灾事故之后，已将储罐阻火器全部更换成不锈钢波纹带制成的阻火器。因此目前国内有些油库

或加油站仍继续使用老式金属网型管道阻火器是非常不合理的，应当停止使用及时更换以消除事故隐患。

3、波纹型阻火器。波纹型阻火器由于能够更新老式金属网型阻火器目前被广泛采用，它适用于储存闪点低于8℃的甲类油品和闪点低于60℃

的乙类油品。由于进料时，容易引起储罐排气口排出气体的燃烧，若发生回火也能引起储罐的爆炸。为了防止回火引起储罐爆炸，应在储罐

的排气管上安装波纹型阻火器。该类型阻火器通常与呼吸阀配套或单独使用也可适用于内浮顶式油罐的通气管上。波纹型阻火器结构简单质

量小，便于检查和易于安装。该阻火器分上下两个壳体，两个壳体中间设置阻火层，壳体由铝合金铸造而成。阻火层由0.1～0.21Tlrfl厚的不

锈钢带压制成波纹形。由两层波纹型薄带之间加一层同厚度的平带缠绕成圆形阻火层。阻火层上形成许多三角形的小孔隙。孔隙尺寸为0.45

～1.51Tlrfl，其尺寸大小由火焰传播速度的大小决定。这些三角形孔隙有利于阻止火焰通过。阻火层厚度一般不大于501Tlrflo波纹型(ZGB-工

型)的石油储罐阻火器其阻爆耐烧性能经公安部天津消防科学研究所测定，完全符合国家标准GB5908--86的要求。国家和部颁标准对阻火器

有如下规定：①阻火器壳体应能承受不小于0．9MPa的水压，无泄漏、无裂痕或水久变形。②阻火器能连续阻爆13次每次都能阻火。③阻火

器能经受耐烧1h在此期间无回火。④阻火器在空气相对湿度大于70％、温度在(一30±1)℃的条件下，经过24h冷冻后仍能保证正常工作。⑤阻

火器通气量不小于有关规定。储罐类阻火器只适用于安装在储罐通气的短管上但是它是可以单独使用的，也可以与呼吸阀配套使用，但是要

注意阻火器与回火点的距离不应大于所选用管径的5倍，同时也只能用于有可燃气体而无明火的环境条件下。储罐阻火器能够阻止不大于

45m／s的火焰通过。在最大规定流量下，其压力降值不大于196Pa。
