阻火透气帽主要用途:
阻火透气帽是为加油站,大型油罐透气不可少的配套设备,是原设计的更新换代产品。透气帽分法兰和螺纹两种连接方式,透气帽壳体采用耐
腐蚀的铝合金、碳钢、不锈钢多种材质。阻火芯选用不锈钢波纹板,符合GB-5908-86的技术要求。当油罐料膨胀或进油时,即通过阻火芯波
纹板向外排气。当油罐内向外放油时又向罐内吸气,并阻止和杜绝一切火源从此通过,确保油罐安全。
阻火透气帽安装方法:
所有的阻火透气帽都应垂直安装在油罐的顶部。
阻火透气帽工作原理:

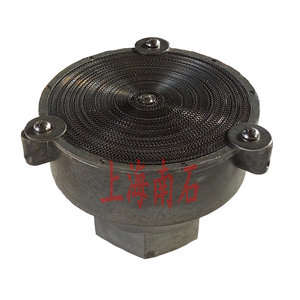

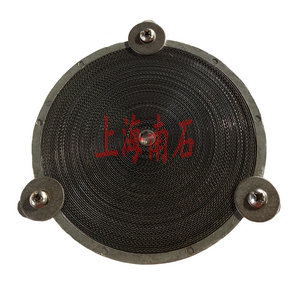

阻火透气帽是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对这些通道或孔隙要求尽量的小,小到只要能够通
过火焰就可以。这样,火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
阻火透气帽主要零件材料:
NO |
1 |
2 |
3 |
构件 |
壳体 |
阻火芯件 |
阻火匣 |
材质 |
不锈钢、铝合金、碳钢 |
304、316 |
304、316 |

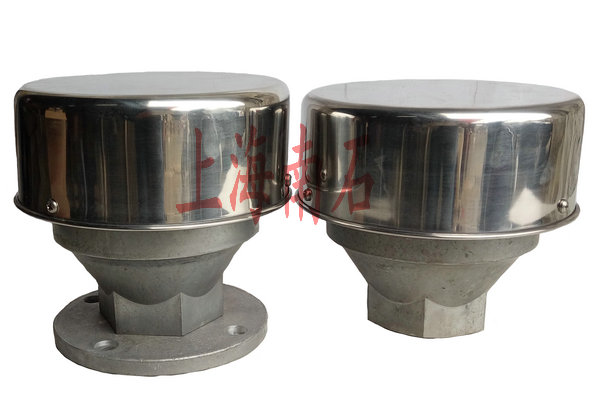

铝合金阻火透气帽尺寸及结构图片
DN |
50 |
80 |
100 |
150 |
200 |
L |
180 |
180 |
250 |
270 |
450 |
H |
175 |
160 |
155 |
175 |
405 |

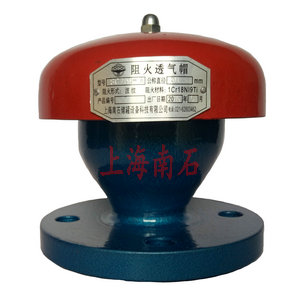

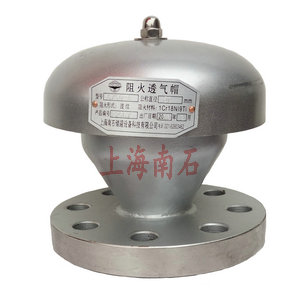

不锈钢、碳钢阻火透气帽尺寸及结构图片
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
|
50 |
165 |
150 |
160 |
125 |
4×18 |
80 |
210 |
190 |
195 |
160 |
6×18 |
100 |
230 |
220 |
215 |
180 |
8×18 |
150 |
320 |
260 |
280 |
240 |
8×22 |
200 |
370 |
300 |
340 |
295 |
8×22 |
250 |
435 |
340 |
395 |
350 |
12×22 |
300 |
380 |
380 |
445 |
400 |
12×22 |
阻火透气帽维修与保养:
应经常对透气帽的阻火波纹板的透气性进行检查,保证良好的阻火、透气性能。检修时将透气帽上盖螺丝拧开,并松开固定阻火芯的螺钉,取
出阻火芯,检查阻火芯是否堵塞、变形或锈蚀,应即时清洗或换阻火芯,每月检查两次。
