不锈钢美标Y型过滤器

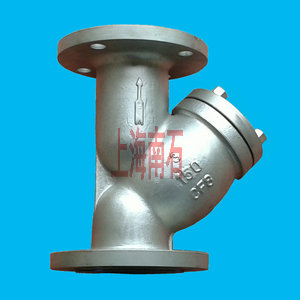

Y型过滤器型号：GL41H-C

Y型过滤器是输送介质的管道系统不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。Y型过滤

器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外

Y型过滤器对提高产品质量也有着十分重要的意义。Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首

先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。

Y型过滤器应用范围：Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用

来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水

网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。

Y型过滤器结构特点：

1、Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。

2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或

设备及正常使用。

Y型过滤器工作原理：

1、起泡点法测试原理：当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压,随着压力的增加,气体从滤膜的

一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。

2、扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是

少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。

3、水侵入法测试原理：水侵入法专用于疏水性滤芯的测试，疏水性膜抗拒水，孔径越小，把水挤入疏水膜中需要的压力

越大。所以在一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。

Y型过滤器技术参数：

1、适合物料：

化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等；

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）；

3、工作温度：≤90℃；

4、公称通径：DN20—DN500mm；

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）；

6、法兰标准：JB/T79PN1.6（也可按用户要求制造）；

7、壳体材质：A3、304、304L、316、316L、WCB；

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。

Y型过滤器标准：执行标准设计规范：HG/T21637，

试验与检验：JB/9092，产品标识：GB/12220，结构长度：GB/12221，

压力温度等级：GB/T12224-2005，试验检验标准：GB/T13927-2008

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。

Y型过滤器安装与维护：安装过滤器前要认真清洗所有管道的连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做

处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。安装1-1/4”（DN32）或更大口径的承插焊过滤器

或所有D系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器

进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。

过滤器的运行及维护：

系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。

清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。

注意：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。
