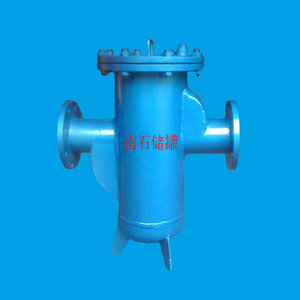

U型管道过滤器的用途、和结构尺寸
U型管道过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小、流通面积大抗污性强、排污方便。
U型管道过滤器主要材料及性能规范：
阀体：碳钢、不锈钢；
滤网盖：碳钢、不锈钢；
滤芯网：不锈钢；
垫片：柔性石墨；
连接尺寸：法兰连接；
公称压力PN：1.0-2.5(MPa)；
工作温度℃：≤350；
滤网目数：20～150；
适用介质：蒸汽、空气、水、油。
U型管道过滤器产品特点：
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、滤网采用不锈钢双层网结构坚固耐用具有结构先进、流阻小、排污方便等特点。
U型管道过滤器尺寸：
|
公称通径（DNmm） |
L |
H |
H1 |
B1/B2 |
D |
D1 |
D2 |
N-M |
|
|
焊 接 体 |
15 |
240 |
200 |
140 |
ZG1/2" |
95 |
65 |
45 |
4-M12 |
|
20 |
240 |
200 |
140 |
ZG1/2" |
105 |
75 |
55 |
4-M12 |
|
|
25 |
240 |
200 |
140 |
ZG1/2" |
115 |
85 |
65 |
4-M12 |
|
|
32 |
260 |
220 |
140 |
ZG1/2" |
135 |
100 |
78 |
4-M16 |
|
|
40 |
300 |
280 |
208 |
ZG1/2" |
145 |
110 |
85 |
4-M16 |
|
|
50 |
320 |
300 |
220 |
ZG1/2" |
160 |
125 |
99 |
4-M16 |
|
|
80 |
380 |
380 |
280 |
ZG3/4" |
200 |
160 |
135 |
8-M16 |
|
|
100 |
430 |
380 |
280 |
ZG3/4" |
220 |
180 |
155 |
8-M16 |
|
|
150 |
500 |
550 |
410 |
ZG3/4" |
285 |
240 |
210 |
8-M20 |
|
|
200 |
600 |
600 |
430 |
ZG3/4" |
340 |
295 |
265 |
12-M20 |
|
|
250 |
700 |
750 |
460 |
ZG1" |
405 |
355 |
310 |
12-M24 |
|
|
300 |
820 |
880 |
520 |
ZG1" |
460 |
410 |
375 |
12-M24 |
|
|
铸 造 体 |
50 |
270 |
210 |
180 |
ZG1/2" |
160 |
125 |
99 |
4-M16 |
|
80 |
330 |
265 |
200 |
ZG3/4" |
200 |
160 |
135 |
8-M16 |
|
|
100 |
380 |
310 |
250 |
|
220 |
180 |
155 |
8-M16 |
|

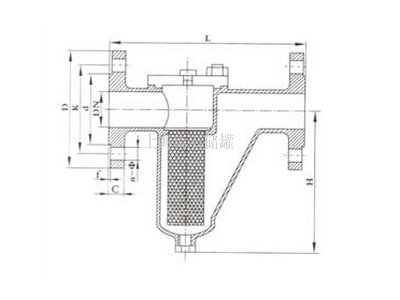

U型管道过滤器结构示意图：
U型过滤器维护与保养：
1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。- 上一篇：单接管呼（吸）阀的尺寸、原理及使用说明 2017/5/24
