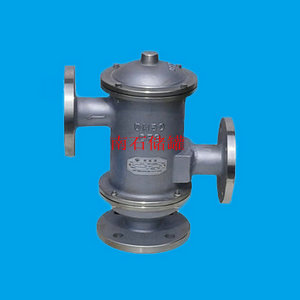

不锈钢带接管阻火呼吸阀型号：HXF-2

呼吸阀根据国家标准<石油化工企业设计防火规范>(GB50160-90)之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼

吸阀”。可见呼吸阀，阻火器是储罐不可缺少的安全设施。不锈钢呼吸阀、带呼出接管呼吸阀是安装在石油化工固定储罐

上的通气装置，以防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗的作用。同时对

油品、化工品、食品不同介质的储罐采用不同材质制造，完全满足各类储运系统工艺要求。不锈钢呼吸阀、带呼出接管呼

吸阀将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改置于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体

积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的

阻火盘和正负压阀盘非常方便。

不锈钢带接管呼吸阀主要材料及技术参数：

壳体材质：不锈钢SUS304、SUS316

内部芯件：阀盘、阀座、阀杆、阀套。

内部芯件材质：不锈钢或聚四氟乙烯

密封圈材质：聚四氟乙烯

阻火层材质：不锈钢

环境温度：-40~+60℃

防爆级别：BS 5501：IIA、IIB、IIC。

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。

不锈钢带接管阻火呼吸阀操作压力 :

A -295Pa（-30mmH2O）~+355Pa（+36mmH2O ）
B -295Pa（-30mmH2O ）~+980Pa（+100mmH2O ）
C -295Pa（-30mmH2O ）~+1750Pa（+180mmH2O

主要外形及安装尺寸：

呼吸阀标准：制造、检测标准：按（石油储罐呼吸阀）SY7511-87、（石油储罐阻火器阻火GB5908-86等标准进行制造和验收）或用户指定标准。
