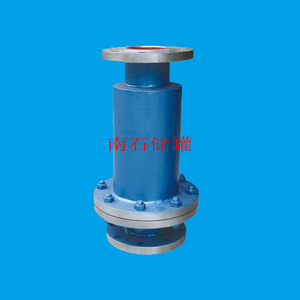

管道砾石阻火器

管道砾石阻火器型号：ZHQ-S

产品概述：管道砾石阻火器是国内沿用金属砾石网型阻火器，经北京设计院消防部门按照中华人民共和国国家标准GB5908-86标准

进行设计生产。砾石阻火器适用范围：阻火器适用于管道、闪点低于28ºC甲类化学、药品、酒精，芳烃、食品等，闪点低于60ºC食用油。

砾石阻火器材料及参数：

阻火器尺寸：（1.6MPa）

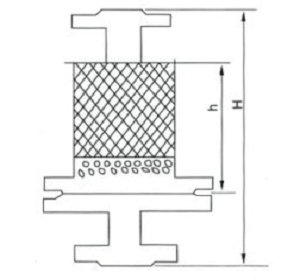

管道砾石阻火器结构示意图：

砾石阻火器结构图

阻火器主要性能：

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）执行标准：GB13347-92《石油

气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火

器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和

实验方法》。

阻火器安装与维护：

1、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

2、阻火器上的流向标记必须与介质流向一致。

3、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
