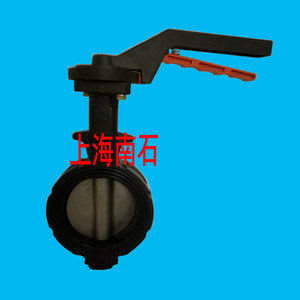

对夹式软密封蝶阀

阀门产品应用在水系统的工程中,如市内管网输水管线和泵站等,而闸阀和蝶阀作为截止介质流动的装置被大量的使用。系统中阀门的选用

和使用至关重要,若不合理不仅会出现故障影响生产而且会造成事故。阀门的选用应按实际工况的要求和阀门的结构特点来决定。

闸阀和蝶阀的基本参数基本参数应按对应的国家标准选择。

1、公称通径按GBIO47一7以管子和管路附件的公称通径》标准的规定。阀门公称通径是指阀门与管路连接处通道的名义直径用字母DN后

紧跟一个数字或多个表示。

2、公称压力按GB1048一9吠管子和管路附件的公称压力和试验压力》标准的规定。公称压力是阀门在基准温度下所允许的最大工作压力

用代号子PN表示。应注意的是阀门不是在任何工况下都可以在其公称压力下使用,阀门使用的压力随温度的改变而变化。一般的金属材料

为升温降压(即工作温度升高),阀门的允许使用压力相应降低其数值参照有关的标准。

3、水系统中不同水质的腐蚀性也不同,要依照其PH数值选择对应的阀门。

一、闸阀的选用方法

1、问阀的特点'闸阀的流阻系数小、启闭较省力、介质流动方向不受限制。闸阀相对其他阀类，其结构尺寸大、启闭时间长、密封面易损

伤.结构复杂。

2、明杆问阀与暗杆问阀的选择、明杆闸阀阀杆螺纹部分及螺母在体腔之外不受介质的腐蚀，但阀门的安装空间大。由于能较直观地显示其

启闭程度所以多年来中小通径被广泛应用。通常情况下工入镇soon"n选用明杆闸阀。暗杆闸阀阀杆螺纹部分与螺母在阀腔内与介质接触。

因而无法润滑,并易受介质的腐蚀。暗杆式闸阀结构高度小(约为明杆闸阀的飞)，故大口径闸阀多用暗杆闸阀。

3、双闸板闸间与单闸板闸阀的选择从闸阀的结构分析、单闸板结构简单。特别是单闸板与阀杆的连接不易出现故障。而双闸板的两闸板连

接及阀杆与闸板的连接复杂，但双闸板密封性能较好加工方便。闸阀不宜用作调节介质压力或流量，只能用作截止介质。另外闸阀不能用在

管路末端,即管路出口流速应小于3ms/。一般情况下应优先选用明杆系列单闸板闸阀。

二、蝶阀的选用方法

蝶阀又叫翻板阀是一种结构简单的调节阀可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘围绕阀轴旋转来达到开

启与关闭的一种阀在管道上主要起着切断和节流作用。根据蝶阀特征，选型如下：

1、由于蝶阀相对于闸阀和球阀压力损失比较大故适应于那些压力损失要求比较不严的管路系统中.

2、由于蝶阀可以用流量调节故在需要进行流量调节的管路中宜于选用。

3、由于蝶阀的结构和密封材料的限制不宜用于高温和高压的管路系统。其一般工作温度在300℃以下，公称压力在PN40以下。

4、由于蝶阀结构长度比较短且又可以做成大口径，故在那些结构长度要求短的场合或是大口径阀门（如DN1000以上）的宜选用蝶阀。

5、由于蝶阀仅旋转90°就能开启或关闭，因此在那些启闭要求快的场合宜选用蝶阀。

(在特殊的工况条件下节流调节或要求密封严格及磨损严重，低温（深冷）等工况条件下使用蝶阀时，就需使用特殊设计金属密封带调节装

置的三偏心或双偏心的专用蝶阀)。

6、中线蝶阀适用于要求达到完全密封，气体试验泄漏为零寿命要求较高，其工作温度在-10~150℃的淡水、污水、海水、盐水、蒸汽、天

然气、食品、药品、油品和各种酸碱及其他管路上。

7、软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，其广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

8、金属对金属线密封双偏心蝶阀适用于城市供热、供汽、供水及煤气、油品、酸碱等管路、作为调节和截流装置。

9、金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，其还可广泛用于石油、石化、化工、冶金、

电力等领域、是闸阀和截止阀等的良好替代产品。
