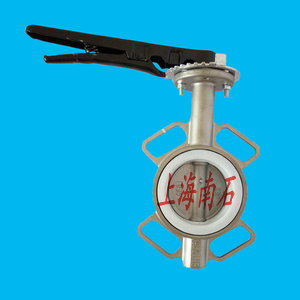

不锈钢对夹式连接衬氟蝶阀

蝶阀又叫翻板阀是一种结构简单的调节阀同时也可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘围绕阀轴旋转来达到

开启与关闭的一种阀，在管道上主要起到切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板在阀体内绕其自身的轴线旋转从而达到启闭或调节

的目的。

橡胶密封蝶阀缺点是作节流使用时由于使用不当会产生气蚀，使橡胶座剥落损伤等情况发生。为此现在国际上又开发金属密封蝶阀气蚀区减小，

近几年我国也开发了金属密封蝶阀在日本近年来还开发耐气蚀、低振动和低噪声的梳齿形蝶阀。

蝶阀系列产品说明：

1、蝶阀体积小、重量轻、具有优良的切断性能。

2、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一

个细长的楔形并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起到着密封的补偿作用。

3、蝶板密封面在关闭状态下受力均匀承压能力高；蝶板在开启过程中密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦开

启力矩极小。因此成本低，密封性能好寿命长。

4、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封（PTFE 、 C-TFE、G-TFE）、硬化金属片式、整体式＋硬质合金

适用于各种工况。

5、能实现双向密封功能，既可以调节又具有切断功能。

6、执行机构低摩擦力、工作效率高、推力大、安全性好。

7、执行机构灵巧型、组合型（手动机构）的设计可保证各方向的随意安装以及灵活控制。

8、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。

9、多种执行机构形式供选择、满足不同用户要求。

10、装配维修方便具有优越的性能价格比。

蝶阀在安装时应该注意以下几点：

1、蝶阀的蝶板安装于管道的直径方向。

2、蝶板在安装时蝶板要停在关闭的位置上。

3、开启位置应按蝶板的旋转角度来确定。

4、带有旁通阀的蝶阀开启前应先打开旁通阀。

5、应按蝶阀制造厂的安装说明书进行安装，重量重的蝶阀应设置牢固的基础。

要想使蝶阀具有较长的使用寿命日常的维护时必不可少的，具体应注意以下几点：

1、蝶阀的开度与流量之间的关系基本上呈线性比例变化。如果用于控制流量其流量特性与配管的流阻也有密切关系，如两条管道安装阀门的口径

形式等全相同，而管道损失系数不同阀门的流量差别也会很大。

2、如果阀门处于节流幅度较大状态阀板的背面容易发生气蚀，有损坏阀门的可能一般均在15°外使用。

3、蝶阀处于中开度时阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态一侧的蝶板前端顺流水方向而动，另一侧逆流水方向

而动，因此一侧阀体与阀板形成似喷嘴形开口另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多而节流侧阀门下面会产生负压往往会出现橡胶

密封件脱落。

4、蝶阀操作力矩因开度及阀门启闭方向不同其值各异，卧式蝶阀特别是大口径阀由于水深，蝶阀阀轴上、下水头差所产生的力矩也不容忽视。另外

阀门进口侧装置弯头时，形成偏流力矩会有增加。阀门处于中间开度时由于水流动力矩起作用，操作机构需要自锁。
