铝合金单向球阀的用途、尺寸及安装说明

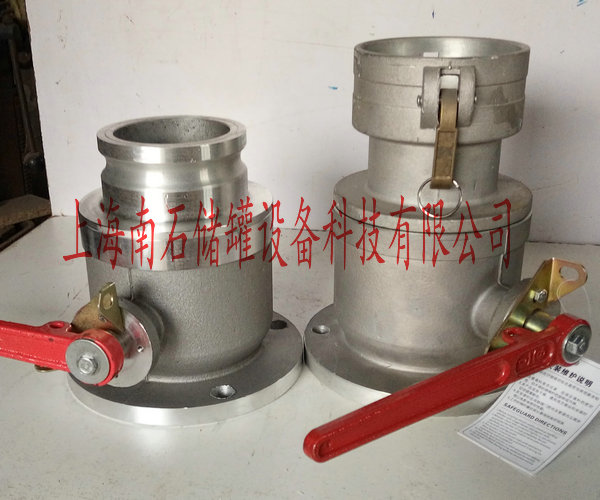

铝合金单向球阀采用铝合金壳体,不锈钢球芯,具有结构紧凑、重量轻、体积小、使用方便等优点,设有限位和加锁装置安全可靠。
铝合金单向球阀产品介绍:
本产品采用铝合金壳体,不锈钢球芯,具有结构紧凑,重量轻,体积小,使用方便等优点,设有限位和加锁装置,安全可靠。球阀广泛用于非腐蚀性液体输送管道开闭控制(单向球阀主要用于油库、油站、油罐车及其他。)旋转法兰内密封座可调整板杆轻重和消除渗漏,当密封环与球面部位有损伤时,要修正其密封面或者更换。为了保证汽油及柴油的正确装卸,本企业特设计专用阴阳接口。
铝合金单向球阀技术参数
公称通径:DN40-DN100mm
工作压力:0.3~1.0MPa
温度范围:-20~+70℃
驱动方式:手动
流动方式:单向
应用范围:适用于非腐蚀性液体输送管道开闭控制。
铝合金单向球阀优点:
1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
铝合金单向球阀尺寸说明:
单向球阀型号 |
Q41F--10L |
品牌: |
上海南石 |
单向球阀材质 |
铝合金 |
连接形式 |
法兰 |
单向球阀结构形式 |
浮动球阀 |
公称通径 |
DN40-DN100(mm |
适用介质 |
油品 |
压力环境 |
低压 |
工作温度 |
常温 |
标准 |
国标 |
流动方向 |
单向 |
驱动方式 |
手动 |
零部件及配件 |
阀杆 |
用途 |
调节 |
类型(通道位置) |
直通式 |
作用对象 |
槽车 加油车 |
铝合金单向球阀安装说明
铝合金单向球阀安装前要对调整圈进行调整,以保证密封及手柄手动灵活。
◆管路输送液体要保证清洁度,以防杂质入内,损伤阀体和密封面,缩短使用寿命。
◆与球阀法兰相接的管路法兰,平面应与球阀法兰平面平行,不平行时不可用,以免螺栓过紧后损坏球阀,此时应调整管路法兰平行,方可安装使用。
◆使用前须看准转动方向,以免错位带来使用不方便及扭伤手柄。
◆油车长期停放或过冬不用时,应提前将罐内的液体提成放干净,以免影响其正常使用。
◆在使用过程中,如果在密封,一般不要演常拆,以免损伤密封面,影响其密封性能。
