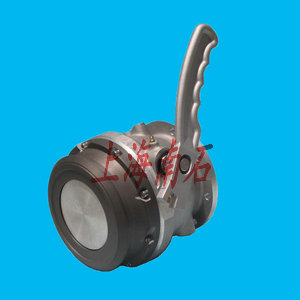

油气回收泄油阀：API卸油阀安装于油罐车侧下方，方便与卸油软管接头连接，用于快速卸油。

油气回收泄油阀功能和特点：

出口采用平底结构，接头拆卸时无油料泄漏，安全可靠。流体力学设计，在大流量时内部压降小，铝合金材质，重量轻提高有效负载，两

级固定式铝合金推杆，明确显示出阀门的位置，不锈钢的操纵轴、弹簧、凸轮、阀杆，确保使用寿命。

油气回收泄油阀XYF-1拔杆式卸油阀XYF-2齿条式卸油阀铝合金防尘盖塑料防尘盖卸油阀配套法兰API卸油阀安装于油罐车侧下方，用于快

速卸油。前端接口处符合美国APIRp1004标准，方便与卸油软管兿头连接。流体力学设计内部结构，在大流量时可使内部压力降低到最小。

出口采用平底结构，接头拆卸时无油料泄漏，安全可靠。快速卸油软管接头采用斜70度设计，方便软管连接，并有效提高软管的使用寿命。

油气回收泄油阀功能和特点：

整体式铸铝外壳，阳极氧化处理，零部件可更换。

出口平底结构确保液体全部排出，减少环境污染。

两极固定式铝合金推杆，明确显示出阀门的位置。

符合美国API RP1004标准，能够与API接头对接。

采用压模铸铝结构，重量4.4公斤，提高有效负载。

氟橡胶密封，适用于高辛烷值燃料和添加剂。

流体学设计内部结构，在大流量时压力降减到最小。

不锈钢的操纵轴、弹簧、凸轮、阀杆，确保使用寿命

油气回收泄油阀使用说明：

1、用途和特点说明：XCFL—B100型卸油阀是欧标准油罐车的配件产品，该阀内部压力小流量大。出口处平底结构可使介质分部排出，减少

浪费与环境污染。其性能安全，环保符合欧洲标准。该阀可用来输送汽油，煤油，柴油等石油产品具体结构，简单，运行平稳，使用安全，

环保等优点。

2、型号说明：X表示卸油阀代号：C表示齿条，齿轮：F表示氟橡胶密封：L表示铝合金:B表示结构改进：100表示通径；

工作原理： 卸油阀在上装装油时，前端接口被油库对接接口撞开阀瓣，介质大流量通过，待油装满时，卸下对接接口，阀内弹簧顶出阀瓣关

闭阀门，在卸油时用开启手柄打开阀瓣，卸出介质。

油气回收泄油阀安装使用与操作维护

安装要求：

1、卸油阀在油罐车上安装时，应与罐体保持垂直。焊接法兰可自制也可有本厂提供，连接处的密封垫是有我厂提供的专用软木垫。

2、在焊接油罐车管路时，应注意合理布局，不能影响卸油阀的正常使用。

使用要求：

1、卸油阀在出厂前已经试压调试安装完毕即可使用，不得随意拆卸。如存在不能正常工作或渗漏现象，请与我厂售后服务或技术部门联系。

2、卸油阀前端接口处与卸油阀变径接头连接有一段时间后，前端接口可更换8次。油气回收泄油阀适用介质有石油天然气、车船机械制造、

航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水，酸等。
