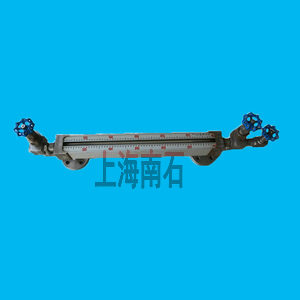

石英彩色玻璃管液位计

石英彩色玻璃管液位计是采用国内外最新高科技研制而成，它是普通玻璃板液位计更新换代产品，它广泛应用于石油、化工、电力、冶

金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同

时适用于二种不同介质密度的界面测量。

彩色液位计安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，气相显示现呈红色，界面测量呈三色分界面。液、气

显示反差很大，在远距离观察、夜间巡视鲜明明清晰。它成功地克服了普通板式液位计笨重，密封面积大，易渗漏，显示不清晰在很近

距离易判断的缺点。

主要特点：

单色石英管液位计的直读式仪表液、汽相显示清晰，无盲区、密封性能好、耐高温、高压、防粘稠。重量轻寿命长、无泄漏、结构简单、

冲洗、维护方便。 平衡装置 此结构起缓冲，平衡压力作用，保护石英玻璃液位置，防止高温、高压介质瞬间进入管内产生猛烈冲击而

导致石英玻璃管爆裂，建议6.4Mpa以上工况选用此装置，以确保安全生产。

结构原理：
HC-UGS型单色石英管液位计主要由特殊异形石英玻璃管、滤色经绿玻璃片、表体、上、下阀门及排污阀组成。液位计与容器上法兰构成

连通器，通过自然光在液体中的折射和反射的光学原理，借助滤色红绿玻璃片使液相呈现绿色，气相呈红色。红绿显示清晰，可在远距

离观察和夜间巡视。

工作原理：由于不同液体光普的差别和密度差的关系，运用彩色液位计折射的光学原理，达到三色显示界面的目的，并在两种液面的界

面间飘浮着一个彩色的浮标，使两种界面泾渭分明。
