一、阻火呼吸阀冻结问题的原因分析：

油罐顶部空间是油气、空气和水蒸气组成的混合气体。通常情况下，其水蒸气的分压力低于油罐内气体空间当地温度所对应的饱和压力。这种混合气体也称为未饱和气体。未饱和气体具有吸湿能力可以容纳更多的水蒸气。如果水蒸气的分压力达到了当地温度所对应的饱和压力则为饱和气体。饱和气体不再具有吸湿能力，若增加水蒸气含量，就会有相同数量的水凝结出来。混合气体的饱和压力是温度的函数，随温度的降低饱和压力减少。因此当温度降低时尽管水蒸气的含量不变但其可以容纳水蒸气的能力下降最终未饱和气体达到饱和状态，这时的温度称为露点温度。当混合气体处在露点温度以下时，混合气体中的水蒸气就会凝结出液体水。在寒冷季节里工作的呼吸阀阀盘的外侧与大气环境连通其温度接近步、界环境空气的温度。当罐内混台气体与闭盘接触或罐内混合气体流经阀盘时阀盘冷却混合气体，从而使气体温度处于其露点温度以下，混合气体内的水蒸气凝结为水继而结冰。结冰的后果是阀盘与闭座冻在一起呼吸阀功能失效。

特别是由于普通型呼吸阀的阀盘与阎座为刚性接触。将其用于寒冷地区时，易出现冻结现象影响呼吸阀正常工作。严重时造成油罐的凹瘪与翘底，

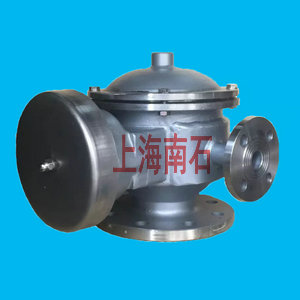

二、夹套保温阻火呼吸阀的设计：

油罐呼吸阀阀盘的温度低于罐内空气的露点温度，当罐内热空气接触阀盘时，水蒸气凝结从而构成结冰的先决条件。防爆阻火呼吸阀呼吸阀这样一种结冰

原因只要将阀盘的温度或使其同围的温度维持在罐内气体对应的露点温度以上，即可保证罐内混台气体中的水蒸气不会在阀盘上凝结也就不会结冰了。基

于这样一个思路开展了夹套保温阻火呼吸阀的研究。 夹套是通过工质的相变潜热传递热量的它是一种低温差的高效传热元件，作的热管可以保证热端和

冷端具有接近相等的温度。以全天候防爆阻火呼吸阀为主体，通过在阀体上安装夹套层：，将罐内的热量传递到阀盘周围空间，使阀盘周围空间的温度接

近罐内混合气体的温度。当罐内混合气体再流经阀盘时彻底避免了罐内混台气体达到露点温度的同题，可以从根本上防止冻结现象的发生。
