旋启是止回阀用途,旋启式止回阀的选用常识和选用标准

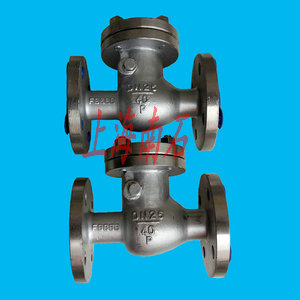

不锈钢旋启式止回阀
旋启式止回阀阀瓣绕转轴作旋转运动其流体阻力一般小于升降式止回阀,它适用于较大口径的场合安装位置不受限制,通常安装于水平
管路。旋启式止回阀根据阀瓣的数目可分为单瓣旋启、双瓣旋启及多瓣旋启式三种。单瓣的旋启式止回阀一般使用与中等口径的场合。
大口径管路选用单瓣旋启式止回阀时为减小水锤压力最好是采用能减小水锤压力的缓闭止回阀。双瓣的旋启式止回阀适用与大中口径的
管路上。对夹双瓣旋启式止回阀结构小重量轻是一种较快的止回阀而多瓣的旋启式止回阀适用与大口径管路.
旋启式止回阀的选用常识和选用标准:
1、为了防止介质逆流在设备、装置和管道上都应安装止回阀;
2、止回阀一般适用于清净介质不宜用于含有固体颗粒和粘度较大的介质;
3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀;
4、直通式升降止回阀在水平管道和垂直管道上都可安装;
5、对于水泵进口管路宜选用底阀一般只安装在泵进口的垂直管道上并且介质自下而上流动;
6、升降式较旋启式密封性好流体阻力大,卧式宜装在水平管道上而立式装在垂直管道上;
7、旋启式止回阀的安装位置不受限制它可装在水平、垂直或倾斜的管线上,如装在垂直管道上介质流向要由下而上;
8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力PN可达到42MPa,而且DN也可以做到很大最大可以达到2000mm以上。
可以根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等的
介质工作温度范围在-196--800℃之间;
旋启式止回阀维护与保养
1、该阀门应存放在干燥通风的室内做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
A、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞,端口须用闷盖塞紧予以防尘、防锈保持通道清洁和端面的平整;
c、汽缸部位进行适当的包装防护、防震和防碰;
d、阀门放置时应平稳,气动驱动装置朝上不得相互受挤。
3、长久放置时应定期检查。每三个月对两通道和密封面上的污垢和锈迹,焊接口的防护状况进行检查擦拭污垢和锈迹后重新涂刷防锈油予
以防护。
旋启式止回阀安装与使用:
1、抽汽止回阀垂直安装在水平管道上使用是一般处于全开状态。
2、旋转式止回阀应优先安装在水平管道上也可安装在管内介质自下而上流动的垂直管道上。
3、安装前应先进行以下工作
A、卸掉阀门通道两端的闷盖和泡沫板进行清洁内腔和去除油垢;
B、剥去阀瓣表面上的油纸去除阀瓣面上的油垢;
4、安装时介质的流向必须限制。
5、通过管路的介质不应带有硬质颗粒以免损伤密封面
6、该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。- 上一篇:保温型篮式过滤器的设计原则 2016/10/22
