高压球阀工作原理,高压球阀类型及特点

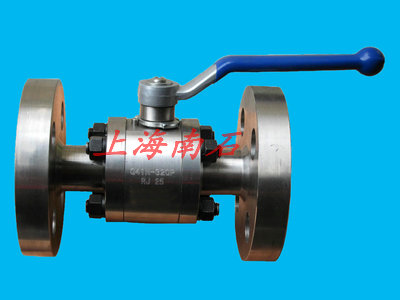

不锈钢高压球阀
高压球阀具有旋转90度的动作旋塞体为球体有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断分配和改变介
质的流动的方向它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用但近来的
发展已将球阀设计成使它具有节流和控制流量之用如V型球阀。
高压球阀分类及特点:
球阀分有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、
三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。
高压球阀工作原理:
高压球阀的主要特点是本身结构紧凑密封可靠、结构简单、维修方便密封面与球面常在闭合状态不易被介质冲蚀,易于
操作和维修适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质如氧气、过氧化氢、甲烷
和乙烯等在各行业得到广泛的应用。球阀阀体可以是整体的也可以是组合式的。
高压球阀优点:
1.流体阻力小全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面而且目前球阀的密封面材料广泛使用各种塑料密封性好能实现完全密封。在真空系统中也
已被广泛使用。
4.操作方便开闭迅速从全开到全关只要旋转90°便于远距离的控制。
5.维修方便,球阀结构简单密封圈一般都是活动的拆卸更换都比较方便。
6.在全开或全闭时球体和阀座的密封面与介质隔离,介质通过时不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米大到几米从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性所以可用于带悬浮固体颗粒的介质中。
按壳体/主体材料分类球阀可分为:
1.金属材料阀门:如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀
门、铅合金阀门等。
2.金属阀体衬里阀门:如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3.非金属材料阀门:如陶瓷阀门、玻璃阀门、塑料阀门。
国内生产球阀的厂家比较多连接尺寸也大多不统一。主要分以下几个大类:
以JB/T2203-1999《球阀结构长度》为主的通用类。目前国内大多数球阀生产厂家均按本标准设计生产但本标准也
不尽完美规格不全浮动式球阀最大公称通径为DN1200固定式球阀最大公称通径DN2000。根据阀门规格及掌握的资料来看
目前浮动式球阀公称通径最小为DN6固定式球阀公称通径最小为DN50。经考证各厂家连接尺寸也不尽统一为了有一个统一
的标准,用户在选用及安装时同一规格能够互换建议国家通用机械研究所对JB/T2203-1999《球阀结构长度》进行修订。
