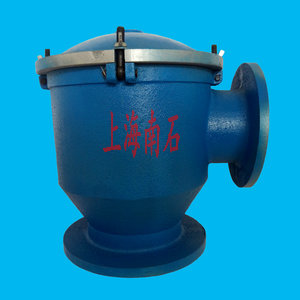

铝合金带接管呼吸阀
铝合金带接管呼吸阀型号:NH150-A
铝合金带接管呼吸阀(带接管呼吸阀)是装在室内固定储罐顶上的接管呼吸作用, 是储罐不可缺少的安全设施。它能对石油储罐内
外压差进行自动调节、能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能减少罐内介质的挥发和损耗。其性能可靠、
稳定,完全符合石油工业部SY7511-87部标准。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、苯、
煤油、轻柴、厚油等油品及性质相同的化工产品储罐。
铝合金带接管呼吸阀执行标准:1、根据国家标准《石油化工企业设计防火规范》(GB50160-90)
按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收;或用户指定标准。
铝合金带接管呼吸阀结构特点:根据国家标准《石油化工企业设计防火规范》GB50160-92之规定:甲、乙类液体的固定顶罐,应设阻
火器和呼吸阀。可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,
且能减少罐内介质的挥发和损耗。我厂生产的呼吸阀具有结构紧凑通气量大、泄漏量小,耐腐蚀密封性能好等特点,彻底杜绝火源
进入呼吸阀壳体内。具有体积小、重量轻、检修清洗更换方便等优点等特点。阀盘采用聚四氟乙烯材料,具有耐低温,防冻等优点。
阀内设静电输出装置,使得该阀时刻与罐体保持等电位。
呼吸阀主要性能及技术参数:
壳体材质 |
铝合金 |
阀盘阀座材质 |
铝合金 |
正压阀盘材料 |
不锈钢304、铝合金 |
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
密封件材质 |
聚四氟乙烯 |
环境温度℃ |
-30~+60 |
操作压力(Pa) |
A:-295Pa +355Pa |
B:-295Pa +980Pa |
|
C:-295Pa +1750Pa |
|
D:-295Pa +98000Pa |
呼吸阀尺寸及结构示意图:
规格 |
A |
B |
C |
H |
n |
M |
重量(KG) |
DN80 |
Ø185 |
Ø150 |
Ø206 |
265 |
4 |
Ø18 |
7.5 |
DN100 |
Ø205 |
Ø170 |
Ø232 |
280 |
4 |
Ø18 |
9.5 |
DN150 |
Ø260 |
Ø225 |
Ø287 |
300 |
8 |
Ø18 |
12 |
DN200 |
Ø315 |
Ø280 |
Ø351 |
328 |
8 |
Ø18 |
25 |
DN200 |
Ø370 |
Ø335 |
Ø415 |
365 |
12 |
Ø18 |
35 |

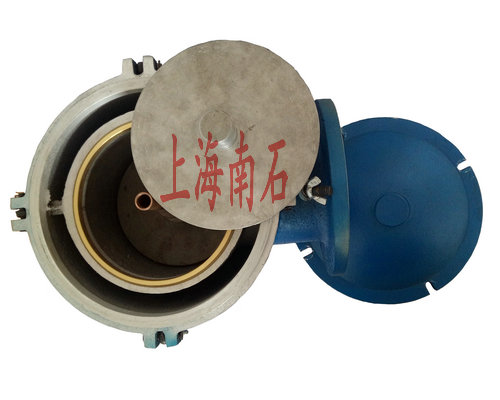

铝合金接管呼吸阀内部结构原理图
铝合金接管呼吸阀内部结构原理图
呼吸阀维护与保养:
为了确保带接管呼吸阀的性能达到安全使用目的,呼吸阀应定期进行检查和保养:
1、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。
2、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。
3、启用新的呼吸阀时必须清除盘的防震物。
