衬氟放料球阀的用途,衬氟放料球阀工艺介绍

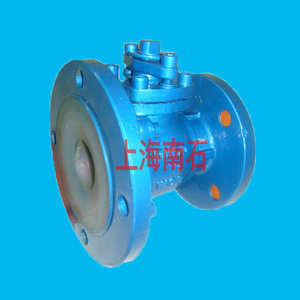

衬氟放料法兰球阀
衬氟放料球阀是采用衬氟工艺加工的一种特殊结构的衬氟球阀的延伸产品,靠旋转阀瓣来使阀门畅通或闭塞的,阀门的两端法兰大小不
等,一端为标准法兰,一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。衬氟放料球阀阀座与端面法兰距离近,物
料滞留少,结构紧凑,密封性能优越,用于精细化工、制药、化工行业反应锅上,也可用在细软颗粒介质输送。衬氟放料球阀具有耐腐密封
性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用,是现代化工工艺流程中使用最为广泛的耐腐阀门。根据需要还可以加工成
保温衬氟放料球阀。
一、衬氟放料球阀特点:
1、采用软密封密封及衬氟工艺,密封性能可靠;
2、体积小、重量轻、结构简单、流阻小、安装维修方便;
3、衬氟放料球阀采用电动控制非常方便,无需要借助人力,直接操作按钮即可;
4、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,氨气、盐水等强腐蚀介质;
二、衬氟放料球阀材质表:
序号 |
零件名称 |
材料名称 |
|||||
FQ41F46-Z |
FQ41F46-C |
FQ41F46-P |
FQ41F46-R |
FQ41F46-PL |
FQ41F46-RL |
||
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
球体/阀杆 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
3 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) |
|||||
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
7 |
紧固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
8 |
操作手柄 |
WCB |
上海南石公司是专业的:呼吸阀、阻火器、阻火透气帽、放料阀系列、通用系列阀门、防火真空压力帽、铝合金圆球阀、铝合金单法兰球
阀、卸油口、双门底阀、量油孔等系列储罐配套附件生产厂家。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
电话:021-62603462。
