全天候呼吸阀的使用说明,全天候呼吸阀的安装说明
一、全天候呼吸阀
全天候呼吸阀采用浇铸铝合金外壳,重量轻防锈性能好,其结构正负阀均采用重量控制,保证了负压力的可靠性,安装方便易检修,其结合面采用金属铜
和特殊薄膜贴面,密封性好,又能低温防冻,能适应于全天候环境使用。
二、适用范围:
全天候呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,使用环境温度-30~60℃,使用压力等级为B级,使用压力范围
为(-295~+980)Pa。
三、型号规格、外形尺寸:
DN80、100、150、200、250、五种型号
规格 |
A |
B |
C |
H |
n |
M |
重量(KG) |
DN80 |
Ø185 |
Ø150 |
Ø206 |
265 |
4 |
Ø18 |
7.5 |
DN100 |
Ø205 |
Ø170 |
Ø232 |
280 |
4 |
Ø18 |
9.5 |
DN150 |
Ø260 |
Ø225 |
Ø287 |
300 |
8 |
Ø18 |
12 |
DN200 |
Ø315 |
Ø280 |
Ø351 |
328 |
8 |
Ø18 |
25 |
DN200 |
Ø370 |
Ø335 |
Ø415 |
365 |
12 |
Ø18 |
35 |
DN80~250全天候呼吸阀:

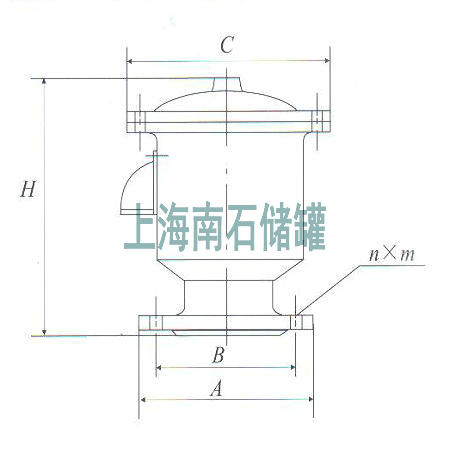

全天候呼吸阀结构图
四、安装使用:
DN80~250全天候呼吸阀安装前,需要垂直放置检查压力阀盘和真空阀盘的位置是否正确,以免搬运不当造成阀歪斜漏气,使其调正至正确位置。
五、维修保养:
DN80~250全天候呼吸阀在使用过程中,需定期进行检查,清洗和保养,(时间一年左右),检查压力阀盘和真空阀盘的动作是否灵活,导杆及密封
环接触面是否有损,重新安装时应保证结合面严密,导杆升降灵活。
