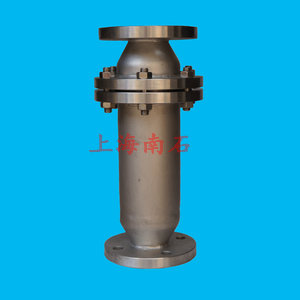

不锈钢乙炔管道阻火器

高压乙炔阻火器用于防止在高压管道中乙炔分解产生的不良影响。在我们的工厂中只允许使用通过鉴定试验合格的阻火器。为了有效地对高压

乙炔系统进行保护必须安装足够多的阻火器。此外为了正确的操作必须根据正确的说明在管道上安装阻火器。

本文涉及到用于保护乙炔厂的高压乙炔管路的阻火器的定位与安装。定位的原则适用于所有的阻火器。然而在此要说明的安装的原则仅仅适用

于法液空设计的阻火器(例如，铝棉芯阻火器)。对于其它的阻火器必须按照制造商的说明书进行安装。

阻火器的安装位置

在一定的情况下阀门的操作可能引起乙炔的分解。因此在高压管道上的所有阀门都必

须在阀门的人口 处的前段管路装阻火器。为了防止乙炔分解的危险，在下列设备必须安装阻火器：

1、高压干燥器一除油器一台或多台50m³／h平行连接的阻火器必须安装在每个高压干燥一除油器组的出口处，阻火器的个数取决于压缩机的能

力。当有多台压缩机对高压管道系统供气时，阻火器的安装位置尤其重要，因为一台压缩机引起的乙炔的分解将可能扩散到其它对此高压管道供

气的压缩机在高压干燥器一除油器组的出口管道上安装阻火器可避免此种现象的发生。注意：阻火器决不能安装在高压干燥器一除油器组的人口

管道上例如在压缩机和高压干燥器除油器组之间，虽然从安全上来看，安装在此处的阻火器是有作用的，但是由于离开压缩机的气体含有油水役

有经过净化，因此阻火器容易堵塞。不必用阻火器保护用于净化高压干燥器一除油器组的阀门，因为这些阀门总是与这些高压干燥器一除油器组

为一体。

2、放气排4m³／h阻火器安装在每个气瓶排气支管上，这些阻火器安装在支管上。

3、手动克气仪表一个15m³／h的仪表安装在高压乙炔供气阀的人口管道上。

4、充灌排根据乙炔瓶支管的数量，安装一个15m³／h或50m³／h的阻火器的充灌排主要乙炔供气管阀门的人口管路上这种情况对于瓶组克装的

管道也适用。

15m³／h阻火器安装在回到气柜的阀门和放空阀的人口管道上这种情况对于瓶组充装的管道也适用。4m³／h阻火器安装在每个气瓶充装支管上

这些阻火器安装在排架支管上。

5、管道一旦发生着火，管道的温度会增加，直到达到乙炔分解的温度(大约400℃)，阻火器将阻止分解的扩散。因此在长的高压管上，例如当压

缩设备离充灌排很远，或在另一个建筑物，必须根据设施的构造，装一个或多个阻火器排气管或回到气柜的管道，必须在阀门前的人口管道上加

装15m³／h或50m³/h的阻火器加以保护。

6、对压力表的特殊要求保护管道也包括压力表，压力表必须满足下列条件之一：或者它必须能够受乙炔分解产生的压力。或者在表盘的背后装有

排气L，如果表盘破裂，气体向安全的方向排放，或者装有一个如果系统限制泄漏的装置(例如：一个0.4mm直径的校准口)。

或者压力表装有阻火器。注意：压力表的接管不要太大，考虑的内径5mm即可。

阻火器的安装与更换

1、阻火器的安装

阻火器必须根据各个阻火器制造厂家的要求，依据各厂家的说明去进行确定阻火器是否需要定向安装防止回流，一些阻火器或者需要水平安装或

者需要垂直安装．有的阻火器誊岳

带有直管段等。连接阻火器到高压管路所需部件(例如：垫片，螺帽等)必须与它们所安装的管道有相同的计算强度。现以法液空公司的4m³／h、

15m³／h、50m³／h阻火器的安装要求叙述如下：

15m³／h或5Om³／h的阻火器：它们可以水平安装或垂直安装；它们是对称的因此两个方向安装都可以，为了确保正确操作在阻火器前面或后面

安装至少1.5m的直管管段。

4m³／h阻火器：这类阻火器用于保护气瓶．它们直接安装在排架连接支管上；应按要求定向安装。

2、阻火器的更换

在使用过程中阻火器必须定期地检查和更换， 但是在阻火器安全使用期间．确定它的检

查和更换时间是较困难的，各种类型的阻火器应按各个阻火器制造厂家的使用说明书的要求进行检查和更换。法液空公司的阻火器可按下列要求进

行检查和更换：在正常使用过程中， 当管道系统的压降过大或充瓶困难时，一般需要更换阻火器。当在高压管道的乙炔发生分解时，通常会导致

发出响声或装置破裂(例如压力表)，如果发生分解，所有相关管道上的阻火器都必须检查，如果阻火器起了作用(例如填充料被压紧或发现了碳黑)

铝棉芯必须立即被更换。对15m³／h、50m³／h阻火器推荐每12或24个月更换阻火器，在这种情况下阻火器也可在每年工厂大修时更换。当然与

此同时也要正常地检查管道系统的压力降。对4m³／h阻火器。一般来说充瓶困难意味着阻火器被固体颗粒堵塞(例如铁锈或粉尘)阻火器的铝棉必

须进行更换。
