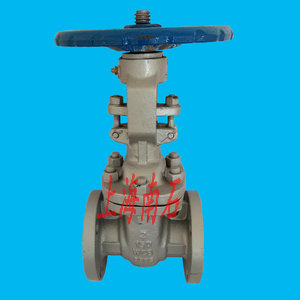

美标闸阀

阀门是管道流体系统中的重要控制部件其基本功能有：接通或切断、调节压力、引导流向、防止逆流、稳压泄压等。阀门的种类繁多、功能

多样控制水、蒸汽、空气、油类、腐蚀类、泥浆等各种介质的阀门产品在国内大概有几千种。长期以来管道阀门在运行过程中"关不严、漏

水、更换频繁"等通病比比皆是，除了有阀门本身的质量问题及施工安装不当的原因之外还与阀门的选用有很大的关系，很多情况下是由于

阀门选用不当所造成的。由于流体的切断、连通、分流、泄流等功能是通过阀门来实现的因此阀门的选型和安装直接关系到其使用效果的好

坏。今天着重对管道阀门的优劣性进行了分析供选用阀门时参考。

一、阀门的简介

1、公称通径与公称压力

(1)公称通径：用"DN+数字"表示阀门口径但它并不是阀门口径的实测值，根据国家标准的规定实测值大于等于公称通径值的95％。一般阀门

采用公制而美标阀门为英制。

(2)公称压力：用"PN+数字"表示压力大小，公称压力不等于阀门的实际测量值它是阀门在基准温度下允许的最大工作压力选用时应向此值"靠拢"。

2、阀门的特性

(1)使用特性：包括阀门的种类、零部件材质、传动方式等。阀门的使用特性决定了阀门的主要使用性能和使用范围。

(2)结构特性：包括阀门的长、宽、高以及连接方式、密封形式、阀杆结构等。阀门的本身结构特性决定了阀门的安装、维修及保养的方法。

3、性能指标

(1)流量系数：是衡量阀门流通能力的指标，流量系数越大说明介质通过阀门时的压力损失越小。

(2)气蚀系数：需根据使用工况实测得到。

(3)密封性能：是阀门密封部位介质泄漏大小的一个指标，分为内漏与外漏两种。内漏就是指"关不严"，外漏就是指由阀内流向阀外(或由外流向

阀内)。

4、铸造缺陷

因阀门生产采用铸造工艺有时不可避免地产生一些缺陷，有如砂眼、气孔、疏松、渣孔、等的孔眼类缺陷；冷、热裂纹类缺陷；结构形状尺寸缺

陷等。

5、生产标准

阀门的生产标准分为国标和企标两种，阀门的铭标一定要注明国标编号或企标的相关说明。阀门的说明书务必标明：规格型号、工作压力、制造

标准、阀杆材质、密封材质、填料材质、流体流向、制造厂厂名、出厂日期、出厂编号、安装维护的注意事项等。

二、管道阀门的优劣性分析

不同的工况、不同的环境、不同的介质以及不同的使用要求催生出形式多样的各种阀门。下面以几种常用的阀门为例简单地分析其优缺点。

1、闸阀

(1)工作原理：通过闸板阀杆 的上提或下压，对流体关闭和导通。

(2)优点：流体压力损失小，流体的流向不受限制，形体结构简单结实耐用制造工艺成熟。

(3)缺点：外形尺寸大比较笨重；开启高度较高，安装空间也大。闸板面容易引起划伤闸板与阀杆容易脱落。高速流动的流体在局部开启的状况下

会引起闸门的振动。

(4)适用范围：适用于不需要经常性启闭的管道系统中。

2、截止阀

(1)工作原理：阀瓣沿阀座中心移动，对阀门进行启闭。

(2)优点：耐高温、耐磨，可以改变流体的方向(角阀)制造工艺性比较好便于维修。

(3)缺点：流体压力损失大，开启速度慢。只允许介质单向流动密封性稍差。

(4)适用范围：适用于采暖及蒸汽系统，在管道系统中需要对流量切断或调节的一般采用截止阀。

3、蝶阀

(1)工作原理：阀瓣是一个圆阀杆在0°～90°范围内往复回转实现阀门的启闭。

(2)优点：结构简单，体积小、质量轻操作简单，流体压力损失小。

(3)缺点：流量调节范围不大，密封性能较差阀板(密封圈)受介质的冲蚀较大。

(4)适用范围：适用于空间小、大口径管道系统中。

4、球阀

(1)工作原理：阀芯是一个有空腔的球体，通过阀杆控制阀芯在90°范围内旋转实现阀门启闭。

(2)优点：流体压力损失非常小几乎为零，结构紧凑、质量轻易于操作和维修。启闭速度较快密封性能好。

(3)缺点：调节性能较差，密封材料容易变硬、易老化。

(4)适用范围：在低温、直接开闭条件下适用范围非常广泛。

3阀门的安装及使用

三、止回阀的安装

止回阀分为升降式、旋启式两种。DN<50mm时，宜选用升降式；口径DN>50mm时宜选用旋启式。升降式的止回阀只能安装在水平管道上而旋启

式止回阀在水平或垂直管道均可以安装。升降式止回阀安装时要保证其阀瓣的垂直度以便升降灵活；旋启式止回阀安装时要保证其销轴水平以便旋

启灵活。升降式止回阀的阻力比旋启式止回阀大一些；大口径管道及水泵出口处宜采用缓闭式止回阀且在止回阀的上部设有球阀或闸阀以方便检修；

对于装有管道倒流防止器的管段无需再安装止回阀。

四、减压阀的安装

安装减压阀一般情况下需要增加旁通管但是给水系统在分区需要增设减压阀时一定不能增设旁通管，而是要设两组同样配置的减压阀一用一备。减

压阀要直立的安装在水平管道上不能有倾斜。

五、控制阀的安装

有时为了调节控制流体的压力、流量等参数需要安装调节机构(控制阀)其原理是改变阀门阀瓣与阀座间的流通面积，以达到调节的目的，控制方式

一般有电动式、气动式、液压式等。常用的控制阀有电动调节阀、减压阀、气动调节阀、稳压阀等。

阀门选用及使用原则

(1)截止阀一般用于DN≤50mm供水管网中空调管道尽量少用截止阀。

(2)闸阀通常用于不需要经常启闭而且长期保持闸板全开或全闭的情况下。闸阀是不能作为调节流量使用的一般不用于输送泥浆等介质的管路中。闸

阀在小开度时关闭速度一定要慢不然会产生水锤。

(3)一般情况下蝶阀口径<150mm时采用手柄式(D71X、D41X)，蝶阀口径>150mm时采用蜗

轮传动式(D371X、D341X)。蝶阀作为调节流量使用时，15°开度内不宜长期使用，这样会产生振动和气蚀。

(4)其他功能阀门的选用。①要求关闭较严密的阀门：截止阀、柱塞阀、球阀；②控制流量的阀门：截止阀、旋塞阀、球阀；③改变方向的阀门：旋

塞阀、球阀；④带有悬浮颗粒的流体的阀门：球阀和旋塞阀；⑤全开、全闭最方便的阀门：球阀和闸阀；⑥安装空间小的场所宜采用的阀门：蝶阀

和球阀；⑦水泵进出口宜采用的阀门：蝶阀；⑧分、集水器之间采用的阀门：压差旁通阀；⑨具有方向性的阀门：截止阀、节流阀、减压阀、止回

阀；⑩供热工程中变流量系统采用的阀门：平衡阀。

六、阀门的安装

给水工程的阀门内壁的涂料必须是无毒的，用于污水工程的阀门应是耐腐蚀、不易堵塞的。阀门安装质量的好坏直接影响到使用效果，若安装不当可

能使阀门的性能下降所以必须予以重视。

(1)阀门安装前，必须仔细阅读阀门说明书；分清阀门的方向和位置。

(2)阀门吊装时绳索应绑在阀盖与阀体的法兰连接处不能拴在手轮或阀杆上。

(3)阀门与管道对口连接时不得生拉硬拽强行对口。法兰螺栓要对角线分次紧固最后再依次拧紧。

(4)阀门前后的弯管不宜太多。

(5)丝口阀门安装时注意不要将麻丝铅油或生料带弄到阀门里以免阀内存积影响阀门开启和流体流通。

(6)蒸汽管道安装时其固定支架的位置一定要设置晗当否则会由于管道的热胀冷缩导致阀体开裂。

(7)阀门安装位置必须方便于操作，一般距操作地坪0.8～1.5m。落地阀门手轮要朝上不得倾斜。
