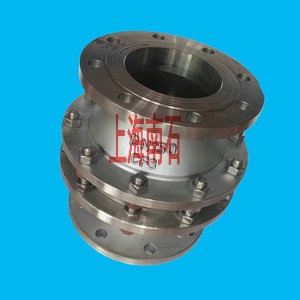

不锈钢管道阻火器

管道阻火器是用来阻止易燃气体和易燃液体蒸气的火焰蔓延的安全装置，管道阻火器安装在输送或排放易燃气体的管道上是阻止回燃而引起易燃气

体燃烧传播到整个管网的必备安全设备。管道阻火器可以使用在明火设备的管线上用以防止回火事故，但是它不能阻止敞口燃烧的易燃气体和液体

的明火燃烧。

管道阻火器的特点：

1、管道内为流动介质。

2、管道内的介质有一定温度和压力。管道上点水位置各异，回火距离不同。因此产生的回火的火焰速度不同。在某种条件下就有可能会产生爆轰，

爆轰产生的压力可增太为原始压力的40倍。

管道阻火器应用范围：

1、输送可燃气体的管道上。

2、化工产品回收系统。

3、火炬系统

4、用气体燃料的管同系统上

5、气体净化通风系统。

6、气体分析系统。

7、化工产品的可燃气体排放系统等。

储罐阻火器不能代替管道阻火器使用，储罐阻火器是用于储存丙酮、乙醇、苯胺、氨、丁醇、芳香烃溶剂、苯甲酸等化工产品的储罐上。阻火器可以

与呼吸阔配套使用也可以单独使用，其性能达到GB5908和UL525的规定适用于储罐上和安装在短管上，其安装间距不得大于所安装管子管径的5倍储

罐阻火器只能阻止不太于45m/s的火焰通过，因此它的阻火性 能达不到管道阻火器阻火性能要求所以不能代替管道阻火器使用。

管道阻火器的性能：

1、气体的燃烧速度与熄灭直径。

气体燃烧速度是气体的一种特性，不同气体有不同的燃烧速度，燃烧速度的高低主要取决于气体性质、温度和压力．但是气体输送管道内发生燃烧时

的火焰停播速度因管径的不同而各有差异，因此火焰传播速度不同于气体盼标准燃烧速度。易燃气体熄灭直径是气体的又一特性它是指在此直径的通

道内火焰不能继续传播。而气体熄灭直径直接关系到阻火器阻火效能。阻火器内阻火层上孔隙直径可以采用气体的熄灭径但试验证明燃烧舶火焰速度

比标准燃烧速度大得多，所以阻火层上面的孔隙直径应该更小一些才有效的。

2、点火位置与火焰传播速度。

①开口端点火时的火焰速度。靠近管道开口端点火，火焰由开口端进入密闭的设备或管道内。在管道内设置阻火器这时阻火器内的火焰传播速度取决

于可燃气体的性质和点火点距阻火器的距离。经测定的不同易燃气体、不同点火距离的火烙速度不同。点火距离最好不超过10m，在某些特殊情况下

需要超过10m时，对阻火器设计应做特殊处理。

②闭口端点火时火焰的速度。靠近管道的闭口一端点火，火焰由闭口一端进入开口的设备或管道内，在管道内设置阻火器这时阻火器内所承受的火焰

速度取决于可燃气体的性质和点火距离，点火距离的远近是会直接影响火焰速度。这时火焰立即向阻火器抟播，同时也阿管道封闭一端传播，所以阻

火器首先受热大量燃饶物通过阻火器向外传播，要求阻火器能够经受火焰同时吸收热量阻止火焰逋过。

3、管道驵火器型式的选择，目前常用于管道上的阻火器主要有以下4种：

①波纹型管道阻火器内的阻火层常用不锈钢或铜镍台金压制成波纹状，分层组装而成。两层渡皱带中间夹一层平板带使其缠绕成匿形，形成许多三角

形孔踩通道。一般波纹高度为0.45～1.5mm左右。阻火层的厚度应根据阻火器使用的条件进行设计。这种结构的管道阻火器能承受爆轰的高速火焰而

应用广泛。

2、水封型管道阻火器。水封型经常用于阻止、节制气流其原理是利用水位差的性能来阻止火焰通过。因火焰在通过水封层可以吸收大量热能迫使火焰

熄灭。水封的高度应能够承受最大操作压力。水封式管道阻火器还可分开式(低压)和闭式(中压)两种。开式的直接通向大气。开式水封阻火器适用于压

力不超过0.01～0.07MPa。设计水封型管道火器应考虑到阻火器应有足够强度以防受压耐遭到破坏；提供合理安装要求使水封达到阻火的要求，应考

虑肪冻措施。

水封型管道阻火器结构简单易行体积大。在使用上有它的局限性间时要保证水封的高度和水封的防冻。给使用上增加了许多麻烦。

③充填型管道阻火器的特点是结构简单，成本低而体积大，流阻大但对承受爆轰火焰有其特殊性能因此目前仍使用于管道上。阻火器的充填物可选用

砾石、玻璃球、陶瓷圈等。充填物的厚度可根据气体的性质而定。

④自控式中断火焰的阀门。在管道上安装光电控制快速关闭阀门可以阻止火焰通过。当管道内出现火焰时设置的光电控制装置发出信号。可立即关闭

阀门达到阻火作用。这种阀门装置最好与其它型式的管遭阻火器联台使用。

1、管道阻火器应根据使用条件(介质的性质、温度、压力、流量和点火点位置)进行试验后才能使用。

2、组装后的阻火器应进行水压试验。

3、管道阻火器选型应根据使用条件和火焰速度决定，是没有一种通用型式的管道阻火器。

4、安装智道阻火器应定期进行检查保证阻火器处于良好状态。

5、目前市场上的管道阻火器有的未经严格测试因此选用时应持慎重态度否则造成隐患。
