活性炭过滤器

活性炭过滤器的介质是活性炭是由木炭、优质煤或各种果壳等经过高温和活化做成。活性炭中有很多毛细孔连通因此表面积大，根据测试1克活

性炭有500～1000m2表面积。这些微孔有强烈的吸附作用能够吸附、去除水中的色素、有机物、余氯、胶体和微生物等从而提高水的透明度、

降低浊度等。

活性炭吸附有机物是先在其颗粒表面形成一层平衡的表面浓度再把有机物吸附到活性炭颗粒内。活性炭脱氯不完全是物理吸附它会使余氯进一步

转化为碳的化合物，其反应机理为：

C2L+H2O=HCL+HOCL      HOCL→HCL+[O]

原子氧与碳原子有吸附状态迅速的转变成化合状态：C+2[O]=CO2

氯与活性炭的综合反应：C+2C2L+2H2O=4HCL+CO2

因此活性炭在整个吸附脱氯过程中不存在吸附饱和问题，只是损失少量的碳所以活性炭脱氯可以运行很长时间。

活性炭过滤器的应用

能源动力厂软水站采用逆流再生钠离子交换器制取软水。钠离子交换器内部装有强酸阳树脂，运行时水由上部送入由下部流出，用Na型阳离子交

换树脂将水中的钙镁离子交换成钠离子，钠离子与阴离子组成溶解性强的钠盐达到水软化的目的。在离子交换过程中对树脂影响最严重的是氧化

剂和有机物，氧化剂以活性余氯为主有机物以腐殖酸为主，树脂氧化后颜色变浅、体积变大、易破碎树脂的交换容量将降低，树脂上碳链氧化断

裂产物脱落下来后，变为可溶性物质使水质降低。树脂被有机物污染的特征是交换容量下降再生后正洗所需时间延长，树脂颜色变浅系统的出水

水质变坏。因此水必须经活性炭处理后才能进入两种交换系统。经活性炭过滤器过滤后可保证出水余氯≤0.1ppm，SDI≤4符合两种交换进水要

求，一下预防树脂受到有害物质的污染或破坏。

活性炭过滤器运行

活性炭过滤器开启前必须将过滤器充满水即先开启进水阀、排气阀，等排气阀排出水时再开启出水阀关闭排气阀转入正常运转。活性炭过滤器的

运行流程是：重新投入的活性炭过滤器→正洗→制水→用户；运行一段时间后活性炭的吸附能力减弱，滤后水中余氯＞0.1mg/或浊度＞3NTU，

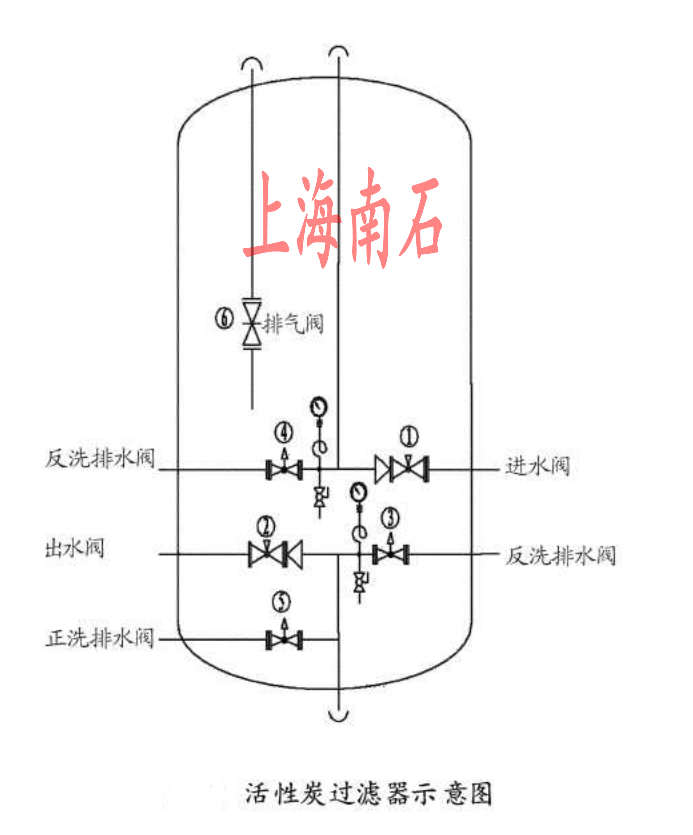

此时应对过滤器进行反洗、静置、正洗，然后使过滤器处于备用状态等待下一次的启用。活性炭过滤器示意图

当过滤器一段时间不用又投运时，需要先进行正洗：开排气阀，略开进水阀调整流量至额定值1/4左右（约20m3/h）；至排气阀出水后，关

闭排气阀开启正洗排水阀，调整流量至额定值（约80m3/h）；当出水浊度小于1NTU时正洗合格正洗时间5～10min。

2、  制水

打开出水阀关闭正洗排水阀，调整流量至额定值（约80m3/h），开始制水即可送至各用户。

3、  反洗

检查反洗水箱是否在高液位，关闭进水阀、出水阀；开启泵前后及管路上串联的阀门，运行反洗泵；开反洗进水阀、反洗排水阀，调整反洗

流量至额定流量值（约250m3/h），以活性炭不被冲泡为宜，至进水浊度相同为止，反洗时间10～15min。

4、  静置

关反洗进水阀、反洗出水阀、停反洗泵，静置3～5min。

5、  备用

开排气阀，关正洗排水阀、进水阀。

注意事项

1、  系统应定期检测，主要检测流量、压力、浊度、余氯等，发现异常应立即处理。

2、  活性炭过滤器最高压力为0.6pa，一般运行压力不大于0.2mpa，如发现工作压力达到正常运行的1.2倍以上应立即开启活性炭过滤器的

反洗排水阀降压。

3、  当出水水质达不到使用要求时，需要停止在用活性炭过滤器，开启备用过滤器。

4、  过滤器运行初期出水指标不合格为正常现象，运行3～5min即可恢复正常。
