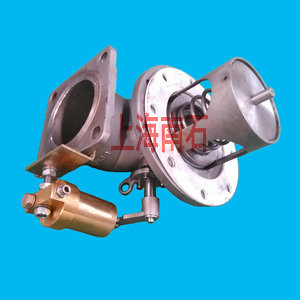

不锈钢气动海底阀

产品型号：H804Q(S)-P

不锈钢气动海底阀整体由不锈钢材质加工生产,启闭方式则采用了手动操作.本产品广泛适用于化工原料食用油品以及轻质燃油品的运输，

具有无污染，安全可靠.安装于罐车储罐底部，主密封出于罐体内部，当管道或阀门发生意外断裂破损，可使罐体仍保持密封，避免

罐内液体泄漏，提高运输的安全性和可靠性，主体采用不锈钢304材料，经精密铸造整体成型，结构简单，经久耐用，维修方便，

另外可按需求生产碳钢材料或316材质。不锈钢海底阀功能与特点：采用特氟隆包覆型O型圈，大大提高了使用性能；45°阀体设计，

安装于罐体侧下方，可直接手动操作；可采用对夹式连接蝶阀和出口法兰，方便操作；完全开启后，阀门将自动限位，保持常开，需

手动方能关闭。手动控制采用软轴控制器进行开关操作，可加装气缸，进行气动控制。

产品材料及参数：

公称口径：DN100或（4”）

工作压力：1.0-1.6MPa

最大流量：250/min

主体材质：不锈钢

轴材料：不锈钢

密封材料：丁氰橡胶

弹簧：不锈钢

开启方式：气动（Q）手动（S）

温度范围：-40～+150℃

适用介质：水、汽油、柴油或者轻质燃油

产品型号特性:

1、SA型采用45°角设计，安装便捷，使用方便。

2、SB型底阀采用90°角设计，符合传统安装使用要求。

3、Q型采用在H04B海底阀上安装一气动装置，使用更加便捷,且维护方便简单.

不锈钢海底阀尺寸：

型号	规格	公称 压力	尺寸(mm)
			A	D0	D1	D2	D3	H	H0
H804A型	DN80	1.6MPa	143	Φ200	Φ178	Φ102	Φ160	/	120
H804B型	DN80	1.6MPa	140	Φ200	Φ178	Φ102	Φ155	128	70
H804Q型	DN100	1.6MPa	155	Φ250	Φ190	Φ130	Φ165	90	150

产品结构图：

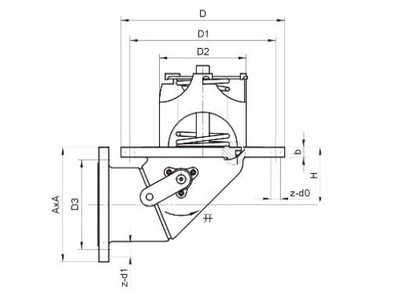

不锈钢气动海底阀结构图

功能和特点：

1、槽车油罐充装时，油气回收阀开启，上升的液面将油气向上推，通过一系列的油气回收系统，回到库区油罐。

2、槽车卸油时，回收阀允许回收的气体进入槽车油罐。在没有油气回收设施的系统中，允许空气进入槽车油罐。

3、高密封性，确保了槽车运输的安全。

海底阀安装要求：

1. 海底阀在油罐车上安装应与罐体保持平衡。进口法兰与罐体连接的密封垫是由我厂提供的软木垫注意不要损坏。

2.安装气源软管时应保护好气动接头。海底阀在出厂前已经过调试，安装完毕即可使用，不得随意拆卸。
