恒力型机械呼吸阀的类型及结构特点
1、重力式呼吸阀

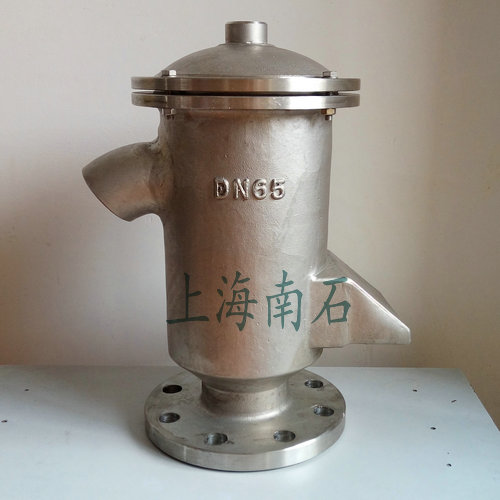

重力式全天候呼吸阀
重力式呼吸阀的控制力F为阀盘及置于盘上配重的总重力。其工作原理是(以呼阀为例说 明),阀盘受到的总外力△F为重力F与气体压差合力P之和(见图1),即:△P=F-P(2)
当△F〉0时,阀处于关闭状态,阀前气体压力与油罐内各点的压力都是相等的;当罐内气体压力逐渐增大至△F=0时,阀处于开或闭的临界状态,此刻,罐内气体压力对时间的变化率dp/dt将影响阀的工作状态,如果dp/dt≤0,阀仍关闭;如果dp/d>o,即罐内气体压力在临界压力状态点出现微增量,就使得△F=0(即出现一个向上的微量力)。该力推动阀盘向上运动,b>0(Sp阀开),阀前气体便从开启的环形缝中流出,同时,阀前局部区域(约5~7
倍管径范围)气体压力迅速下降接近阀后压力,又使得△F=0,推动阀盘回落(即阀关)。阀关闭后,油罐内气体压力迅速与 阀前气体压力相平衡,罐内气体压力微降再至临界压力,此时,如果dp/dt仍大于零,阀又被推开通气,再回落,如此重复开一闭一开一闭,阀盘就不断跳动进行通气。当dp/dt为定值时,阀盘跳动频率一定,通气量也一定(如缓慢升温);随着dp/dt增大,阀盘跳动频率增大,通气量也增大,直到达到该条件下阀盘能达到的最大跳动频率,通气量也达到最大,此时如果dp/dt继续增大,就会因通气量受限造成油罐内气体压力增大,超过重力F控制的罐内气体压力值。
2、弹簧力式呼吸阀

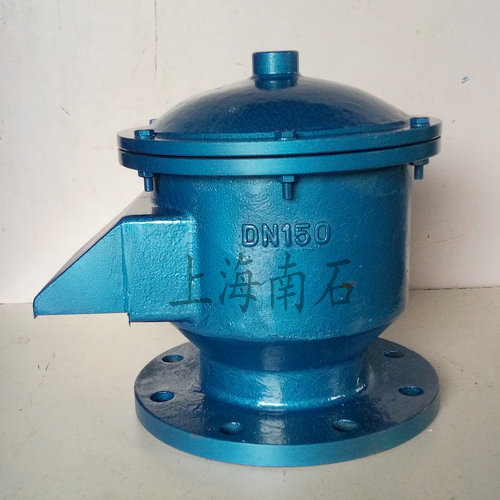

弹簧力式呼吸阀
弹簧力式呼吸阀控制力为弹簧变形力。其工作原理是(以呼阀为例说明),弹簧初始变形力将阀盘压向阀口,阀盘在弹簧变形力和压差合力的共同作用下工作。
当P
变形量成正比。而弹簧变形力与压差合力P始终保持平衡,即F=P,所以压差合力P便推动阀盘使弹簧继续变形,阀盘也被推开,离开阀座一定距离b,
气体经该环缝流出。此时,如果罐内气体压力下降,则P减小,F推动阀盘压向阀座,使b减小,直至阀关闭;如果罐内气体压力稳定,则P不变,b也
不变,气体连续稳定地经环缝流出(收发油作业);如果罐 内气体压力继续增加,P也增大,使b更大,经环缝的气体流量也增大。当弹簧式呼吸阀的
弹簧设计取值使阀前气体压力达到规定压力时,流量也达到一定值(额定值)。因此,当通径一定时,如果需要增大流量,就只能依靠增大阀前压力使
b增大来实现,当出现需要很大流量的工作情况时,油罐内气体压力会超过工作压力(或真空)。恒力型呼吸阀在任何工作状态下都有一个作用力将阀
盘推回阀座,真正推动阀盘开启的力是很小的;推动重力式呼吸阀阀盘开启的是重力与压差合力相平衡时,依靠阀前压力的微增量产生的推力;弹
簧力式呼吸阀是靠弹簧变形力与气体压差推力相平衡而保持一定的开度,所以这类阀都是平衡力开启式的微开型阀。在工作压力下开启时,平均开
度b很小,通常b—D/(10~20),因此通流系数较小,f在0.2~0.4之间。但这类阀结构简单,便于维护,单阀的制造成本低,所以使用较多。
