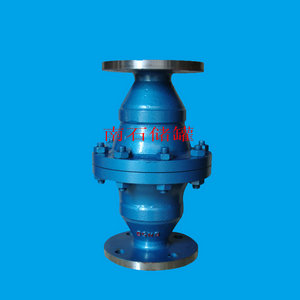

阻火器

阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件，常用的有

金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22

目金属网，为4~12层。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和

热力作用，流动阻力小，易于清洗和更换。

一般选用原则

所选用的阻火器，其安全阻火速度应大于安装位置可能达到的火焰传播速度。

与燃烧器连接的可燃气体输送管道，在无其它防回火设施时，应设阻火器。

阻止以亚音速传播的火焰，应使用阻爆燃型阻火器，其安装位置宜靠近火源;

阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器，其安装位置应远离火源。

不同公称直径的阻爆轰型阻火器，所要求的距火源最小安装距离见表。

在寒冷地区使用的阻火器，应选用部分或整体带加热套的壳体，也可采用其它伴热方式。

在特殊情况下，可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器。

安装于管端的阻火器，当公称直径小于DN50时宜采用螺纹连接; 当公称直径大于或等于DN50时，应采用法兰连接。

安装于管道中的阻火器，应采用法兰连接。

安装于管端的阻火器，应带有可自动开启的防雨通风罩。

储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型。

储罐顶部的油气排放管道，应在与罐顶的连接处选用阻爆轰型阻火器。

储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器。紧急放空管应设置阻爆燃型阻火器。

装卸设施的油气排放(或回收)总管与各支线的气相管道之间应设置阻爆轰型阻火器。

可燃气体放空管道在接入火炬前，若设置阻火器时，应选用阻爆轰型阻火器。

阻火器测试要求：

阻火器的性能是否能达到预期的效果，起到阻火的作用，必须对阻火器进行测试。

阻火器除具备有一定的机械强度外，还要经过阻爆和耐烧的试验，并应达到试验标准的要求。

阻爆试验即在一定距离内将试验装置内的可燃气体点燃，所产生的火焰或火花不能穿过阻火器而被阻止和熄灭，这种试验称为阻爆试验。

耐烧试验是在没有回燃的条件下，可燃气体火焰通过阻火层并在阻火层上面持续燃烧。阻火层能够承受一定时间的火焰燃烧而不被烧坏，

这种试验称为耐烧试验。阻火器根据使用的目的，可以同时具有阻爆性能和耐烧性能，也可以只具有阻爆性能或耐烧性能。因此阻火器的

阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目。没有进行过这种 测试鉴定的阻火器是不能使用的。

阻火器测试标准

对阻火器进行测试鉴定的要求，世界各国不尽相同，现将几个国家对阻火器测试要求的情况简介如下：

（1）英国消防研究部门要求阻火器应具备阻爆和耐烧两种性能。测试阻火器的介质不能使用氢气和乙炔气体，规定 使用丙烷。阻火器耐

        烧时间要求2小时。

（2）西德国家标准规定，对于容量大于1000升的储罐上用的阻火器必须具备阻爆和耐烧两种性能。试验介质不能用氢气和乙炔气体，要求

        阻火器耐烧时间为2小时。

（3）苏联对阻火器要求具备阻爆和耐烧两种性能。试验用的介质即为阻火器使用时的介质阻火器耐烧时间要求为2小时。

（4）日本对阻火器要求进行阻爆和耐烧性能的试验，试验介质可用已烷气体。

（5）美国于1936年制定石油及汽油储罐阻火器测试国家标准，后又经过几次修订。标准要求石油储罐上的阻火器应

        具备阻爆和耐烧两种性能。
