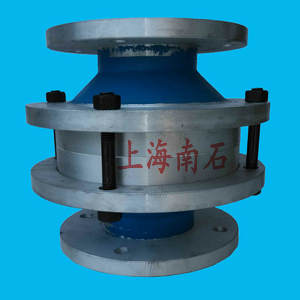

铝合金防爆波纹阻火器

产品名称：铝合金防爆阻火器；

适用范围：柴油、汽油、煤气、天然气；

工作温度：-30-+60℃；

阀体材质：铝合金；

阻火芯材质：不锈钢波纹板；

规格：DN50-200。

铝合金防爆阻火器结构设计：产品由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

主要包括以下几点：壳体本身的材质需求比较严格，一般为铝合金、不锈钢、铸铁等介质，且尺寸必须按照规定的标准来执行；在制造过程中，其壳体所使用的铸件不得存在损害、裂纹、砂眼等问题，这样的铸件会影响到使用的效果；壳体制作过程中，应按照规定进行水压的试验，待到合格后方可使用；波纹结构的阻火器按规定会使用钢带来加工制作，这样的钢带应该光亮，不能带有油污及锈点等污渍；阻火层上的孔隙大小应该完全一致且均匀分布，所以应保持无堵塞；装入壳体内部的阻火层不能晃动，因此其接触面需要紧密结合，在完成组装之后，我们还需要按规定进行阻火性的测试。

铝合金防爆阻火器是防止外部火焰窜入存有气体，油品的储罐或管道内。阻止火焰在设备中传播，管道间蔓延。阻火器的类型很多，储罐阻火器、防爆管道阻火器等都属于其中；储罐阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。储罐阻火器的阻火层结构有砾石型、金属丝网型或波纹型。而防爆阻火器是用来阻止气体、液体的火焰蔓延和防止回火而引起回火设备。阻火器内的阻火层不锈钢带或铜镍合金材料压制而成的波纹状，波纹的大小由气体性质和阻止火焰速度决定。防爆阻火器通常安装在输送或排放气体的储罐和管线上。如火炬，加热燃烧系统，石油气体回收系统或其它气体系统。由于其应用环境的特殊性，阻火器的设计要求等也是相当严格的。

铝合金防爆阻火器尺寸：

铝合金防爆阻火器执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器的生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》测试依据GB5908-86《石油储罐阻火器性能和实验方法》。
