燃气限流阀的用途,限流阀的标准和尺寸

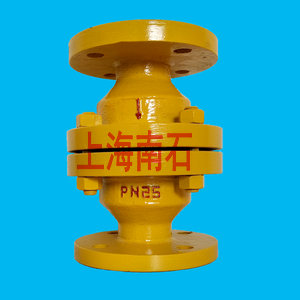

YG02-25限流阀
燃气限流阀是一种弹簧式超流阀，其主要是在阀体的内部形成一个穿套有弹簧的柱塞，其柱塞的一端设有一个可将管孔封盖的圆盘，另一端呈螺杆状并在其上旋套有螺帽，通过旋动螺帽从而达到调节弹簧压力的目的；当阀体出口端的实际压力介于设定范围中时，其圆盘就由于压力作用而被顶开，使阀体导通。但当出口端的流体大量外泄时，其压力小于弹簧设定值而其柱塞就由于弹簧的推顶，而由圆盘将出口端的管孔封盖，以防止流体外泄。
燃气限流阀是一种安全保护阀，使用于油品等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。
限流阀主要零件材料及标准
|
零 件 名 称 |
材料 |
|
阀 体 |
WCB |
|
弹簧 |
V50Cr+镀镍 |
|
内件 |
13%Cr |
|
O型川 |
丁晴橡胶 |
|
法兰连接 |
JB/T79-84 |
|
结构长度 |
GB 12221-89 |
限流阀性能规范表
|
公称压力Mpa |
2.5 |
|
|
|
强度试验 |
3.8 |
||
|
最高工作温度 |
-29-+80 |
|
|
|
关闭流速 |
3-5m-s |
||
|
正常流速 |
≤1.5m/s |
||
|
关闭时间 |
《10秒 |
||
|
适用介质: |
液化石油气 ,液氨，油品 , 天然气等非腐蚀性介质。 |
||
限流阀主要外形尺寸
|
DN-JIS |
L |
最大流量:升/分Max.FIoW/min |
|
|
mm |
in |
||
|
25 |
1" |
160 |
160 |
|
32 |
1-1/4" |
200 |
400 |
|
40 |
1-1/2" |
200 |
400 |
|
50 |
2" |
240 |
640 |
|
80 |
3" |
283 |
1600 |
|
100 |
4" |
305 |
2500 |
|
150 |
6" |
403 |
3300 |
|
200 |
8" |
502 |
5900 |
