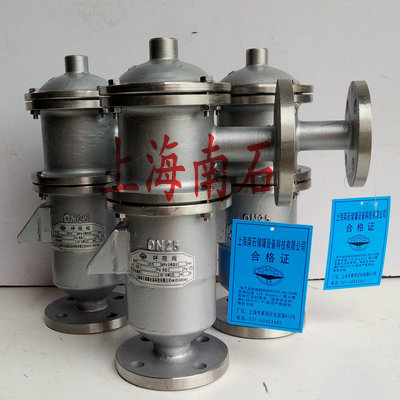

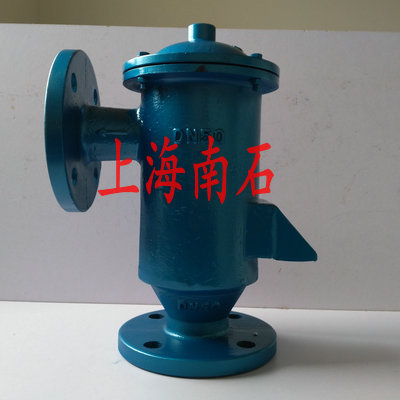

产品型号：HXF-4

液氨罐回收接管阻火呼吸阀装在室内固定储罐顶上，主要用于回收污染环境、危及人身安全有毒有害的气体。它能对石油储罐内外压差进行自动

调节，集阻火、呼吸两功能于一体。其性能可靠、稳定，完全符合石油工业部SY7511-87标准。适用于储存内点低于28℃的甲类油品和闪点低于

100℃乙油品，如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。也用于可回收气体储罐，如有氮气封顶储罐，它可直接从氮气

罐内吸入氮气，也可接储罐内的废氮回收，真正做到了高效、节能、环保。该阀可代替氮封装置。

操作压力：

A级：-295Pa（-30mmH2O）~+355Pa（+36mmH2O）

B级：-295Pa（-30mmH2O）~+980Pa（+100mmH2O）

C级：-295Pa（-30mmH2O）~+1750Pa（+180mmH2O）

液氨罐回收接管阻火呼吸阀性能特点：

1：本呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：能对石油储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

产品材料及参数：

壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）

内部芯件：阀盘、阀座、阀杆、阀套

内部芯件材质：不锈钢或聚四氟乙烯

密封圈材质：聚四氟乙烯

阻火层材质：不锈钢

环境温度：-40~+60℃

防爆级别：BS5501：IIA、IIB、IIC

液氨罐回收接管阻火呼吸阀尺寸：

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16

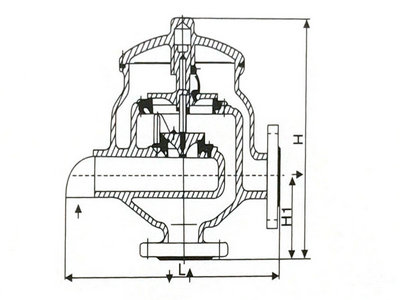

液氨罐回收接管阻火呼吸阀结构图：

呼吸阀维护保养方法：

1、存放：以上产品在运达工地后，若暂时不安装或以后工厂大修、检修，应存放在有防雨设施的仓库中；紧急放空人孔系列产品在运输时不得

倒置。

2、维护：a、对呼吸阀系列产品，工作人员应每月上罐顶检查一次，检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢，若有，应清理干静；

每半年，给阀套、阀杆擦拭一遍变压器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次，若发现有污渍、杂质堵塞阻火层，应取下阻火

层，用相对应的溶剂清除污渍，然后用清水将阻火层清洗干静，放在通风吹干后再放入壳体内。c、以上产品壳体内外表面的油漆应每年重新涂

刷一遍。
