波纹板蜂窝式氢气阻火器的结构及工作原理

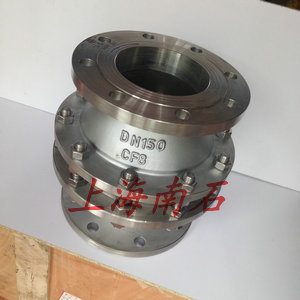

不锈钢波纹板氢气阻火器
氢气阻火器作为极其重要的爆炸保护装置已被广泛应用于冶金、石化、化工、电子、机械、医疗、采煤、轻工等行业的生产过程中。最近的发展趋
势是将阻火器和一些"主动系统"连用诸如温度传感器、差分式压力表。

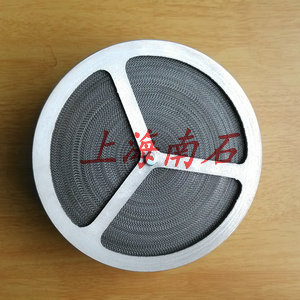

波纹板蜂窝式氢气阻火板

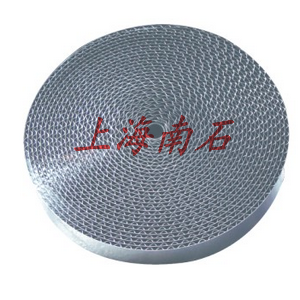

不锈钢氢气阻火器由芯件和壳体两部分组成,芯件部分是它的核心,由两层超薄的316不锈钢带制成,一层钢带被压成波型另一层为平面钢带,然后将
两种钢带组成间隔围绕其与圆心轴缠绕而成。由无数个断面为三角形的直通流道组成。在芯件内部有一个支架用来增强芯件的结合强度避免芯件在阻燃
过程中被介质产生的爆炸压力冲散。
工作原理:根据不同的可燃气体各自的燃烧特性及其火焰不能通过的最大实验安全间隙(MAXI2MUMEXPERIMENTALSAFEGAP,简称"MESG")或"临界孔
径"制作。该参数是指按测试标准进行测试时火焰能够通过的最小缝隙高度。由上述结构可发现阻火器由数量众多的三角形单元组成,且三角形高度被设
计成小于MESG以确保绝对安全。当火焰穿越小单元时其前沿和阻火器内壁发生能量交换,而火焰前未燃烧气体温度低于自燃点。
三角形单元尺寸愈小其内壁对火焰前沿侧面影响愈大同时降温率亦愈高。不同气体或蒸汽和空气混合物的反应活泼程度不同,故各种气体或蒸汽拥有不
同的MESG值。由于火焰前沿在三角形通道中移动时流体具有一定的线速度,所以阻火器的三角形通道需设计成一定长度(即火焰前沿速度越大三角形通
道越长)。
