燃气球阀的标准,燃气球阀的标准对比分析

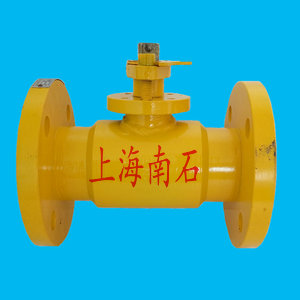

燃气专用球阀
城镇建设行业标准CJ/T180-2014《建筑用手动燃气阀门》、机械行业标准JB/T11492-2013《燃气管道用铜制球阀和截止阀》是国内燃气阀门企业研发
燃气球阀时设计与制造中采纳的标准。本文主要对CJ/T180-2014和JB/T11492-2013中燃气球阀的技术条款进行归类对比与分析有助于燃气阀门制造
企业在产品设计中更优、更准确地采纳标准,有助于燃气企业在产品选型中更好地控制质量。
一、适用范围的对比
CJ/T180-2014和JB/T11492-2013的适用范围对比见表1。
表1适用范围对比
标准 |
CJ/T180—2014 |
JB/T11492—2013 |
适用场所 |
适用安装在建筑物内外的非直埋燃气装置与设施上的手动燃气球阀和底部密封的旋塞阀。 |
适用燃气管道用铜制球阀和截止阀。 |
公称压力(PN)/MPa |
≤1.6 |
≤2.5 |
公称尺寸(DN)/mm |
≤100 |
8~100 |
1、主体材料
在CJ/T180-2014第5.1.5条的表4中主体包括阀体、接头、圆球(球体)、阀杆零部件,主体材料宜选用铜合金、不锈钢、碳素钢、可锻铸铁、球墨铸铁、
铝合金等材料。JB/T11492-2013只适用于铜合金材料的燃气球阀。
2、公称压力CJ/T180-2014第4.1.3条规定,阀门按公称压力分为0.015MPa、0.2 MPa、0.4MPa、0.8MPa、1.6MPa五个等级。JB/T11492-2013第
4.3.3条表2规定阀门按公称压力分为小于或等于1.0MPa、1.6MPa、2.5MPa三个等级,其中关于公称压力≤1.0MPa,从该标准其他条款可知其具体范围
为0.2~1.0MPa。
3、公称尺寸
CJ/T180-2014规定公称尺寸不大于100mm,JB/T11492-2013规定公称尺寸为8~100mm。
CJ/T180-2014中公称尺寸不大于100mm的阀门包括连接胶管的胶管阀、连接不锈钢波纹软管的器具前阀以及具有过流切断功能的燃气球阀。
综上分析可知燃气管道的设计压力p为次高压A级及以下时CJ/T180-2014和JB/T11492-2013都适用于阀门的设计与制造;p为高压B级时,JB/T11492-
2013适用于阀门的设计与制造。
二、永久性标志的对比
永久性标志指在阀门主体明显位置上应注有的永久标志不会被更换。永久性标志可以反映产品的主要信息,包括产品制造厂商基本信息、产品主体材料
信息、产品基本信息、产品设计使用年限信息等四方面。CJ/T180-2014、JB/T11492-2013关于永久性标志的大部分规定一致不同之处有两点:
1、CJ/T180-2014规定的产品基本信息更加全面,除了公称压力、公称尺寸标志外,还增加了"燃气"首字母"R"标志、结构类型代号"球阀"首字母"Q"标
志、连接方式代号标志,如RQL代表燃气球阀螺纹连接。
2、CJ/T180-2014增加了产品"设计使用年限"标志的规定。虽然CJ/T180-2014没有明确规定具体的最短设计使用年限,但是阀门制造企业可以根据企业
自身的技术能力同时满足GB29550-2013《民用建筑燃气安全技术条件》第5.2.2条规定(燃气球阀设计使用年限宜在10a以上)及中国工程建设标准化协会
标准CECS364-2014《建筑燃气安全应用技术导则》第5.1.2条规定(燃气球阀设计使用年限不应小于10a)。
综上分析可知CJ/T180-2014规定的永久性标志要比JB/T11492-2013完整,特别是燃气阀门专用标志给阀门印上燃气行业使用阀门产品特有的身份证。
另外阀门的设计使用年限的永久性标志在产品设计标准中的规定与强制性国家标准GB29550-2013及中国工程建设标准化协会标准CECS 364-2014的规
定相对应,促进燃气阀门制造企业提供满足标准要求的设计使用年限的产品。
三、主要技术参数的对比
1、壳体最小壁厚
阀门壳体最小壁厚规定是为了最大限度地保障使用产品时的安全性。CJ/T180-2014、JB/T
11492-2013对阀门壳体最小壁厚的规定不一致。CJ/T180-2014第5.2.4条规定阀门壳体最小壁厚不应小于1mm。JB/T11492-2013对阀门壳体最小壁
厚的规定参考了GB/T8464-2008《铜制和铁制螺纹连接阀门》第4.2.7.2款的规定。不同的是JB/T11492-2013第4.3.2条、第4.3.3条按照砂铸铜工艺
成型、锻造及其他工艺成型的生产工艺以及不同的公称压力和公称尺寸来规定不同的最小壁厚。其中砂铸铜工艺成型的生产工艺,对于公称压力小于
或等于1.0MPa、1.6MPa的最小壁厚δ进行单独规定,即2.0mm≤δ≤4.5mm;锻造及其他工艺成型的生产工艺,对于公称压力小于或等于1.0MPa、
1.6MPa、2.5MPa的最小壁厚的规定与GB/T8464-2008对于最小壁厚的规定是一致的,即1.4mm≤δ≤4.5mm。CJ/T180-2014规定的最小壁厚δ≥1mm
比JB/T11492-2013规定的最小壁厚1.4mm≤δ≤8.0mm要薄。但是从两个标准的试验项目进行对比分析,不管标准中规定的最小壁厚如何只要标准中
配套相对应的试验检验项目和方法,企业就可以根据原材料的品质、生产工艺的先进性等因素来选择产品设计与制造过程中采用的标准。两个标准中
涉及壁厚的强度检验项目有壳体强度、抗扭矩性能、抗弯曲性能、耐冲击性能。其中对于抗扭矩性能、抗弯曲性能的规定,两个标准是一致的。不一
致的相关强度检验项目具体对比分析如下。
① 壳体强度
CJ/T180-2014第7.2节规定,强度试验压力为公称压力的1.5倍且不低于0.2MPa试验介质为液体或气体。其中试验压力不低于0.2MPa主要是针对公称
压力为0.015MPa的燃气球阀。JB/T11492-2013第4.11.1条规定强度试验应符合GB/T13927-2008《工业阀门压力试验》第4.7.1.1款规定,试验介质
采用液体时,试验压力是最大工作压力的1.5倍;试验介质采用气体时,试验压力是最大工作压力的1.1倍,且必须先进行液体介质壳体强度试验合格后
才能进行气体介质的壳体强度试验。CJ/T180-2014与JB/T11492-2013关于强度试验的显著的不同之处是,CJ/T180-2014允许直接采用气体介质进
行壳体强度试验,但需要做好安全防护措施。
②耐冲击性能
CJ/T180-2014第6.9节表12、第7.9节对耐冲击试验冲击功技术参数及试验方法有详细的规定。该检测项目参考了美国机械工程师学会标准ASMEB
16.44-2012《家用管道系统中使用的手工操作的金属气体阀门》第5.5节表6的技术参数。而JB/T11492-2013未规定该检测项目。
综上分析可知CJ/T180-2014在阀门壳体最小壁厚安全性方面规定的检验项目要比JB/T11492-2013 更全面,从壳体强度试验项目的规定看出
CJ/T180-2014比JB/T11492-2013规定的技术指标更严格。
2、额定流量
球阀的圆球孔径(指直径,以下同)的大小,直接关系到球阀的流量。球阀的流量是衡量球阀流通能力的重要参数之一,在试验压力、介质密度相同
情况下(排除其他因素),球阀的圆球孔径的大小、结构形式对球阀的流量起到决定作用。CJ/T180-2014第6.4节表7中,对于各规格的球阀,采用额
定流量的方式来规定圆球孔径,参考欧洲标准BSEN331:2010《建筑物燃气供应设备用手动球阀和密封底部锥体旋塞阀》第6.3节表3,与其流量参
数值保持一致。JB/T11492-2013第4.5节表4中对于各规格的球阀,采用最小流道直径(即圆球最小孔径)的方式来规定圆球孔径,参考浙江省地方标
准DB33/T730-2009《燃气管道铜制阀门质量要求》第5.3.8条表6,与其圆球孔径保持一致。对于燃气公司和燃气工程设计单位的工程技术人员在
燃气阀门产品选型和工程设计时,采用CJ/T180-2014规定的控制额定流量的方式来选型,不直观且不方便不能直接获悉圆球孔径的大小。采用
JB/T11492-2013规定的控制圆球最小孔径的方式来选型,快捷且方便。
3、耐久性试验
CJ/T180-2014第6.10节表13规定,对于燃气球阀耐久性能按照燃气球阀类型、公称尺寸来规定耐久性试验中的阀门启闭次数。燃气球阀类型分为
胶管阀、器具前阀、其他类型的阀门三大类,其中其他类型的阀门主要是不同连接方式的燃气球阀。JB/T11492-2013第4.13节表7关于燃气球阀
耐久性能的规定与CJ/T180-2014中其他类型的阀门的耐久性能技术参数一致。例如:公称尺寸小于或等于15mm时,耐久性试验中的阀门启闭次数
为5000次;公称尺寸为20、25mm时,耐久性试验中的阀门启闭次数为2500次;公称尺寸为32、40、50mm时,耐久性试验中的阀门启闭次数为
1000次;公称尺寸为65、80、100mm时,耐久性试验中的阀门启闭次数为500次。公称尺寸越大耐久性试验的启闭次数就越少。
对于CJ/T180-2014中特有的胶管阀、器具前阀,CJ/T180-2014第6.10节表13规定,胶管阀、公称尺寸≤20mm的器具前阀,耐久性试验中的阀门
启闭次数为10000次;公称尺寸等于25mm的器具前阀,耐久性试验中的阀门启闭次数为6000次。
综上分析可知,燃气球阀产品根据安装位置、连接形式、公称压力等因素分类规定,特别是胶管阀、器具前阀都属于厨房内燃气管道产品之一,
使用中启闭次数比其他类型阀门要频繁提高产品设计耐久性启闭次数也就提高了产品的耐用性。因此CJ/T180-2014关于耐久性能的分类规定更加
合理实用。现行的CJ/T180-2014、JB/T11492-2013都体现了各标准的先进性、实用性。本文通过适用范围、永久性标志、壳体最小壁厚、额定
流量、耐久性试验等5个方面进行对比与分析,为各燃气阀门制造企业、燃气阀门使用企业在阀门的设计、研究、制造、选型过程中更准确地选择
产品标准提供参考。本文推荐对于公称压力不大于1.6MPa的燃气阀门产品,宜采用CJ/T180-2014作为设计与制造的标准;对于公称压力大于
1.6MPa且小于或等于2.5MPa的燃气阀门产品宜采用JB/T11492-2013作为设计与制造的标准。
