卫生级外螺纹视镜用途、结构和使用方法

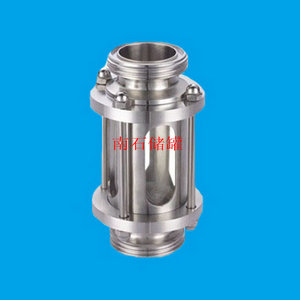

不锈钢卫生级外螺纹视镜
卫生级外螺纹视镜概述:
卫生级外螺纹视镜是采用标准不锈钢304。316L材料加工而成。整体为镜面光。无死角。清洁卫生。具有安装尺寸小,而且驱动力矩小,操作简便、
迅速,并且还同时具有良好的流量调节功能和关闭密封特
性,视镜在大中口径、中低压力的使用领域,它是主导的视镜形式。适用于食品工业,啤酒饮料,生物制药工程环境要求比较严的地方的洁净管道线路
中。在使用过程中不能有残留滋生细菌.工作原理和普通视镜相同。
卫生级外螺纹视镜用途:
可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全。卫生级外螺纹视镜结构:视镜主要由视镜底板、视镜玻璃、
阀门组件等组成。尿素过程中,在带视镜的中低压塔器内,由于工作温度高,液体腐蚀性强的特点,容易造成液面计视镜玻璃损坏,视镜底板变形,
而且在安装视镜玻璃过程中,有时因受力不均匀,易造成视镜玻璃破裂。如果没有及时发现,开车后必然发生泄漏,这时就必须全系统停车进行热
洗更换。这样不但给系统长周期安全运行带来困难,而且严重影响尿素的效率。 根据尿素过程中“液体受温度影响易结晶”这一特点,结合各类截止
阀,保温阀使用特点,经过长期的观察、摸索和思考,设计出利用视镜底板为阀体,在底板上、下进液处各加一阀门进行控制,在视镜底板上安装
视镜玻璃液位计,周围通保温蒸汽保温,以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上,利用塔体的热量提高视镜底板的温度,进
一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏,可先关闭底板上的阀门,这样既起到不停用就可更换视镜玻璃的目的,又能够保证的正常进行,
而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验,一次获得成功,填补了可控式保温视镜领域的空
白。
卫生级外螺纹视镜使用方法:
1、清洁处理。在使用前可以用适量酒精棉在其表面轻微擦拭,注意:不要用含有酸性的液体进行清洁,
以免腐蚀玻璃外表面。
2、要正确选择垫片。环境工作温度在280度以内的场合,用石棉垫或四氟垫即可,当环境工作温度超出
500℃时,建议选择石墨垫片。注意:玻璃越厚,所以选择的垫片厚度也要跟着相应增加。
3、用力均匀。安装时不可用力过猛、过大,建议均匀用力按对角线方式锁紧螺丝。
4、定期检查。视镜玻璃在安装完毕后,还必须做好定期检查工作,特别是在含有酸、碱的液体环境中,更是要做好定期检查玻璃表面受腐蚀程度,
以确保一线操作人员的安全。
卫生级外螺纹视镜注意事项:安装使用可控式保温视镜时需注意的问题:
⑴改进视镜垫片的材质。使用具有耐腐蚀,耐老化,耐高温的四氟板,安装时,应对密封面及垫片进行外观检查,不得有径向沟槽和划痕等缺陷,
密封垫片应安装平整,位置准确,不得有偏斜或中心偏移,且接触良好,达到使用要求。
⑵加强对工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃,压力1.765MPa,防止超温超压。
卫生级外螺纹视镜适用范围:
1、化工,石油化工生产中的弱腐蚀性物料,如:水,氨,油品,烃类等。
2、化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酯酸等。
3、制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。
4、轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。
卫生级外螺纹视镜维护保养:
1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。
2、视窗玻璃属宜损件,安装视镜时要小心轻放,与金属之间应有垫片,以便密封、防震。
3、玻璃耐温耐压有一定的局限,请严格执行说明书上之规定。
4、允许急变温度<60℃,玻璃因温差过大会破裂。- 上一篇:铝合金放空阻火器尺寸结构和使用说明 2017/1/4
