新型系列呼吸阀的作用及产品结构尺寸图形图例介绍-上海南石储罐设备科技有限公司

2016/6/30 12:38:01 点击：

呼吸阀广泛应用在工业生产中，由压力阀和真空阀两部分构成，可安装于货油舱透气管上，随着舱内油气正负压的变化而自动开启或

关闭，随时保持货油舱内外气压的相对稳定，可以形象的把它称为会呼吸的阀门。它充分利用油罐本身的承压能力来减少油蒸气排放，

其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，

保持油罐的密闭性;当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增

高;当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。今天

详细提供几类目前较常用的呼吸阀结构图例以及安装尺寸给大家参考，希望能够对广大需求用户有所帮助！

呼吸阀的类型

目前常用的呼吸阀一般分为全天候型呼吸阀、阻火型呼吸阀、带接管型呼吸阀：

新型全天候呼吸阀它是安装在油罐顶部的通气通风装置。负责减少油的蒸发，以减少油品的损耗成本。它还有另一个作用，是为了保持

油罐压力平衡。因为一旦油罐中压力过大或过小，便会引发危险的事故。

新型全天候呼吸阀

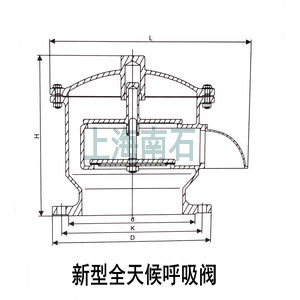

新型全天候呼吸阀结构图

全天候呼吸阀主要外形和连接尺寸：

阻火呼吸阀目前是使用率最高的一种呼吸阀。该阀是由呼吸阀与阻火器合二为一的产品，在作用上它的主要功能是维护油罐气压平衡，

降低挥发损耗，同时又可以阻止火焰侵入发生爆炸。安全性能上有很大的保障。

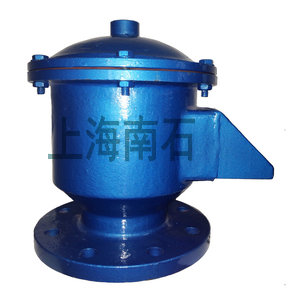

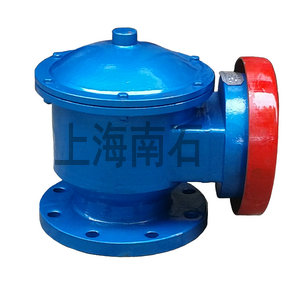

阻火呼吸阀

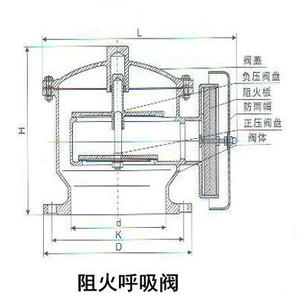

阻火呼吸阀结构图

阻火呼吸阀主要外形和连接尺寸：

带双接管（阻火）呼吸阀装在室内固定储罐顶上,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油工业部SY7511-87标准。

适用于储存内点低于28℃的甲类油品和闪点低于100℃乙油品，如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。也用于可回收气

体储罐,如有氮气封顶储罐,它可直接从氮气罐内吸入氮气,也可接储罐内的废氮回收,真正做到了高效、节能、环保。该阀可代替氮封装置。

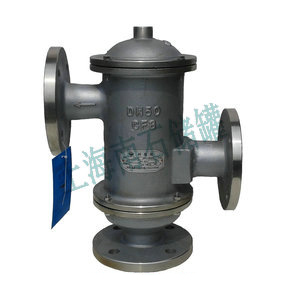

带接管阻火呼吸阀

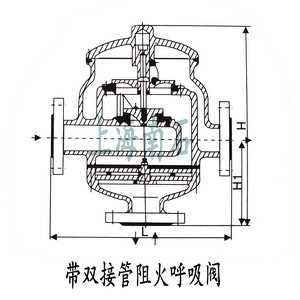

带接管阻火呼吸阀结构图

带接管阻火呼吸阀主要外形和连接尺寸：

呼吸阀的安装位置示意图：

呼吸阀安装位置示意图
