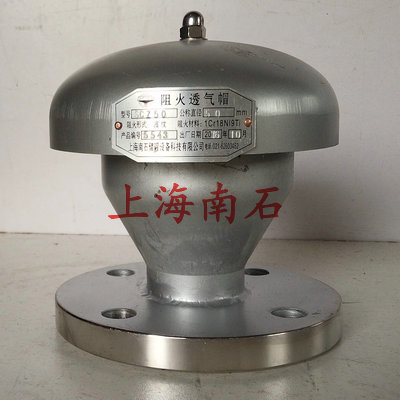

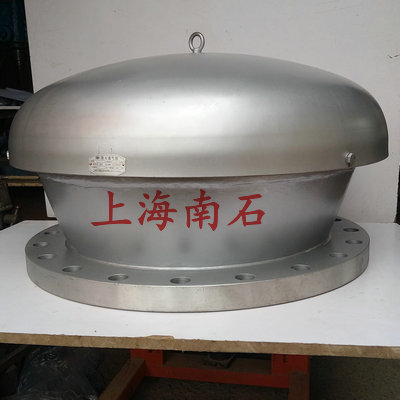

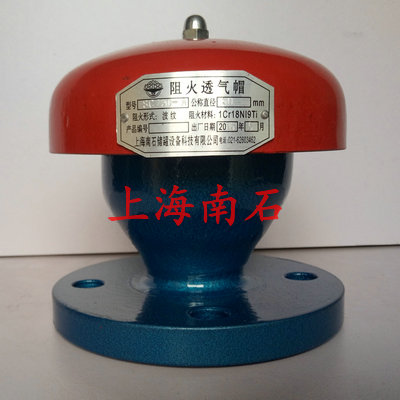

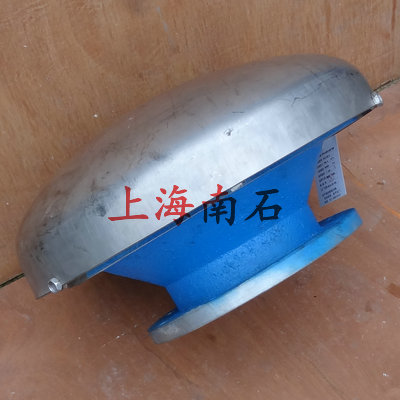

FZT阻火透气帽其顶帽采用无缝管封头，壳体为冷拔大小头与A105锻钢法兰焊接形成。阻火芯由波纹薄板和平板交替缠绕在中心轴上，组成一叠带有三

角形孔隙阻火层，是为加油站、大型油罐透气不可少的配套设备，是原设计的更新换代产品。透气帽分法兰和螺纹两种连接方式，通体采用耐火不锈钢钢

板。阻火芯有不锈钢波纹板和铝波纹板两种，符合GB-5908-86的技术要求。当油罐料膨胀或进油时，即通过阻火芯波纹板向外排气。当油罐内向外放油

时又向罐内吸气，并阻止和杜绝一切火源从此通过，确保油罐安全。

FZT阻火透气帽主要材料及技术参数：

公称通径：DN50-600

顶帽材质：耐火不锈钢板

壳体材质：碳钢、不锈钢、铝合金

工作温度：≤480℃

阻火芯材质：不锈钢波纹板

连接形式：螺纹、法兰连接

防爆级别：BS5501：IIA、IIB、IIC

制造、检测标准：按GB5908-86标准执行

法兰标准：HG20594-97

FZT阻火透气帽性能特点：

1、材质采用铸钢，不锈钢、铝合金耐腐蚀性好。

2、结构合理重量轻、易检修、安装方便。

3、阻火器芯子采用不锈钢材料耐腐蚀、易于清洗。

4、阻爆性能合格连续13次阻爆性能试验每次都能阻火。

5、耐烧性能合格耐烧试验1小时无回火现象。

FZT阻火透气帽主要外形尺寸：





公称通径 DN（mm）	安装尺寸（mm）
	L	H	D	K	n×φ
50	165	150	160	125	4×18
80	210	190	195	160	6×18
100	230	220	215	180	8×18
150	320	260	280	240	8×22
200	370	300	340	295	8×22
250	435	340	395	350	12×22
300	380	380	445	400	12×22

FZT阻火透气帽使用与保养：

FZT阻火透气帽一般为石油产品存储过程不可或缺的一个保障，除了存储外石油运作流程中的气体排空也广泛应用到透气帽；它耐腐蚀性能满足石油存

储透气的需要；除此之外阻火透气帽的设计主要为整体独立式，只需要一次固化即可确保波纹尺寸稳定，且容易清洗装配，由此我们不难发现它也是为

小型油罐透气管、加油站设计的升级产品，在保持器足够透气性的同时，体积小、结构紧凑、维修方便等都是其优势。当然在安装阻火透气帽的同时，

我们应该注意一点，透气帽需要垂直的安装于油罐的顶部，从而确保罐内外压力的平衡，为油罐及加油站的安全提供保障。最后我们要知道必要的清

洗可以延长阻火透气帽的使用时间还能确保阻火透气帽的安全运行，首先经常对透气帽阻火波纹板的透气性进行检查，确保其透气性能与良好的阻火

功能正常；其次检修时应该将透气帽上盖额螺丝拧开，同时松开固定阻火芯的螺钉，取出阻火芯检查阻火芯是否堵塞、变形或锈蚀；最后按规律建议

二个月检查一次，且需要及时的进行换阻火芯或清洗。
