过滤器的型号代号说明及相关技术参数
过滤器分粗滤过滤器和精密过滤器两大类，也叫粗过滤器和精过滤器，是从流体中分离固体颗粒杂质，提高产品纯度，保护设备（压缩机、泵、仪表
等）安全工作的产品。
型号标记
|
|
|
|
过滤精度 |
|
|
法兰标准 |
|
|
连接形式代号 |
|
|
主体材质代号 |
|
|
压力等级 |
|
|
接管口径 |
|
|
过滤器类型代号 |
|
|
|
|
|
|
|
过滤精度： 80目 |
|
|
法兰标准： 新国标 |
|
|
连接形式： 法兰连接 |
|
|
主体材质： SUS304 |
|
|
压力等级： PN1.6 MPa (150 Lb) |
|
|
接管口径： DN200 (8”) |
|
|
平底篮式过滤器 |
|
|
|
适用范围
1、化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
2、化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等。
3、制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4、轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。
5、各种特殊工艺的高效过滤器等。
不锈钢钢丝网技术参数
|
目数/in |
10 |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
150 |
200 |
|
孔数/in2 |
100 |
200 |
900 |
1600 |
2500 |
3600 |
6400 |
10000 |
22500 |
40000 |
|
可截粒径(U) |
2032 |
955 |
614 |
442 |
356 |
301 |
216 |
173 |
108 |
77 |
|
丝径(mm) |
0.51 |
0.315 |
0.224 |
0.206 |
0.152 |
0.122 |
0.102 |
0.081 |
0.061 |
0.051 |
|
有效过滤面积 |
64 |
58 |
54 |
52 |
50 |
51 |
47 |
46 |
45 |
42 |
综合技术参数
|
主体材质 |
A3(WCB) 304(CF8) 304L(CF3) 316(CF8M) 316L(CF3M) |
|
公称通径/公称压力 |
DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
|
正负压阀盘材质 |
A3 L2 304 304L 316 316L PTFE |
|
阻火层材质 |
304 304L 316 316L 哈氏合金 蒙乃尔合金 |
|
防爆等级 |
BS 5501： IIA IIB IIC |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
密封垫片 |
丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片 |
|
密封面 |
突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
|
连接标准 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
连接形式 |
法兰连接（II） 内螺纹连接（III） 外螺纹连接（IV） |
|
设计制造检测标准 |
GB5908-86 GB1347-92 |
|
工作温度 |
碳钢: -30℃ ~ +350℃ 不锈钢: -80℃ ~ +480℃ |
|
外表 |
碳钢: 防腐油漆 不锈钢: 酸洗处理或防腐油漆 |

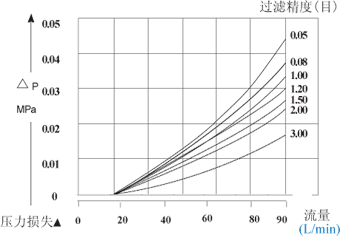

粗过滤器压力曲线图
主体材料及代号
|
标配材质 |
碳钢 A3 WCB |
C |
|
不锈钢304 CF8 |
S1 |
|
|
选配材质 |
不锈钢304L CF3 |
S2 |
|
不锈钢316 CF8M |
S3 |
|
|
不锈钢316L CF3M |
S4 |
压力等级
|
标配压力 |
公制： 0.6MPa 1.0MPa |
|
英制： 150Lb |
|
|
选配压力 |
公制：1.6- 5.0MPa |
|
美标：300-600Lb |
|
|
日标：10-50K |
法兰标准
|
标配法兰 |
公制：HG 20592-97 1.0Mpa RF |
|
英制：ANSI B 1.6 RF |
|
|
选配法兰 |
公制：GB HGJ SH JB |
|
英制：JIS DIN BS NF |
连接形式及代号
|
连接形式 |
代号 |
连接形式 |
代号 |
|
对焊连接 |
I |
外螺纹连接 |
IV |
|
法兰连接 |
II |
松套连接 |
V |
|
内螺纹连接 |
III |
卡箍连接 |
VI |
维修与保养
1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、
仪表等设备会遭到破坏；
4、如发现不锈钢钢丝网变形或损坏，需马上更换。
