直流篮式过滤器用途尺寸,结构特点

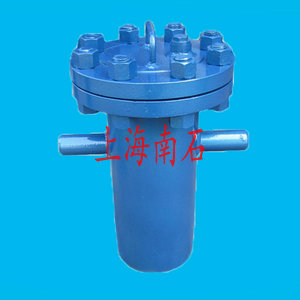

焊接式直流蓝式过滤器
产品名称：直流篮式过滤器
产品型号：SRBA
产品口径：DN40～DN250
产品压力：1.0-5.0Mpa
产品材质：铸钢、不锈钢、合金钢等
直流篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，蓝式过滤器在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的好评。
直流篮式过滤器主要零件材质：
|
零件名称 |
材质 |
||
|
阀体 |
WCB |
CF8 |
CF3 |
|
滤网 |
不锈钢 |
||
|
垫片 |
石墨 |
PTFE |
|
直流篮式过滤器用途：SRBA型篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。
1、化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2、化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3、深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5、各种特殊工艺的高效精密过滤器等。
直通篮式过滤器尺寸及示意图1.6(MPa）：
|
公称通 径DN |
尺寸(mm) |
有效过滤面积(m2) |
倍数 |
重量 (Kg) |
|||||
|
Φ |
L |
H1 |
H2 |
H3 |
B |
||||
|
25 |
89 |
220 |
160 |
260 |
360 |
R1/2’ |
0.003619 |
6 |
15.7/13.8 |
|
32 |
89 |
220 |
165 |
270 |
370 |
R1/2’ |
0.003619 |
4.5 |
19.2/16.5 |
|
40 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
4.5 |
23.6/19 |
|
50 |
114 |
280 |
180 |
300 |
400 |
R1/2’ |
0.005718 |
3 |
28.9/23 |
|
65 |
140 |
330 |
220 |
350 |
460 |
R1/2’ |
0.009613 |
3 |
48.4/39 |
|
80 |
168 |
340 |
260 |
400 |
510 |
R1/2’ |
0.01539 |
3 |
65.3/53 |
|
100 |
219 |
420 |
310 |
470 |
580 |
R3/4’ |
0.02464 |
3 |
89.3/76 |
|
150 |
273 |
500 |
430 |
620 |
730 |
R3/4’ |
0.04866 |
3 |
148.0/126 |
|
200 |
325 |
560 |
530 |
780 |
900 |
R3/4’ |
0.07858 |
2.5 |
185/158 |
|
250 |
426 |
660 |
640 |
930 |
1050 |
R3/4’ |
0.12005 |
2.5 |
230/195 |
|
300 |
478 |
750 |
840 |
1200 |
1350 |
R3/4’ |
0.16537 |
2.3 |
307/260 |
直流篮式过滤器结构特点：
1、标准不锈钢过滤网孔径为Ф3—6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
