全天候呼吸阀产品介绍
全天候呼吸阀型号｜呼吸阀标准
全天候呼吸阀
★主要用途
全天候呼吸阀用于安装原油,汽油,煤油,轻柴油,芳烃等固定顶式储罐上的主要安全设备，是起防止蒸发损耗与保护储罐在受超压或真空时
免遭破坏的作用，当物料注入储罐时，罐内压力增大到一定值时，该阀正压盘自动打开呼出气体，反方，当出料时，罐内产生负压，该阀
负压阀盘自动开启，吸入空气。
此阀通常与之前配套使用。
★主要特点
本阀具有通风量大，密封性能好，泄露量小，耐腐蚀,阻爆等特点。
★主要技术参数
操作压力：A级正压：355Pa(36亳米水柱)负压：295Pa(30亳米水柱)
B级正压：980Pa(100亳米水柱)负压：295Pa(30亳米水柱)
C级正压：1765Pa(180亳米水柱)负压：295Pa(30亳米水柱)

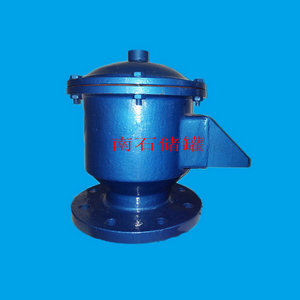

★主要外形
★法兰连接尺寸（PN1.0MPa）
|
公称通径 DN（mm） |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
n×φ |
|
|
25 |
160 |
165 |
∮115 |
∮85 |
4×14 |
|
32 |
180 |
185 |
∮140 |
∮100 |
4×18 |
|
40 |
180 |
190 |
∮150 |
∮110 |
4×18 |
|
50 |
210 |
210 |
∮165 |
∮125 |
4×18 |
|
65 |
240 |
220 |
∮185 |
∮145 |
4×18 |
|
80 |
260 |
240 |
∮200 |
∮160 |
8×18 |
|
100 |
300 |
270 |
∮220 |
∮180 |
8×18 |
|
150 |
370 |
330 |
∮285 |
∮240 |
8×22 |
|
200 |
440 |
370 |
∮340 |
∮295 |
8×22 |
|
250 |
500 |
410 |
∮395 |
∮350 |
12×22 |
|
300 |
580 |
470 |
∮445 |
∮400 |
12×23 |
★制造和检验标准
按SY∕T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。
