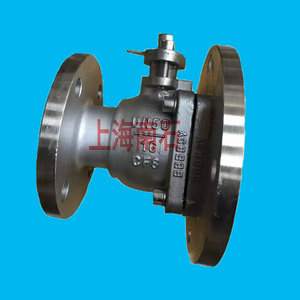

不锈钢球式放料阀

放料球阀为化学反应釜放料口专用的一种新颖放料阀门，不锈钢球式放料阀是为了改进钢制反应釜的性能对放料阀进行优化选型设计

的一种变形球阀。它采用了浮动球阀的构造为基础，结合反应釜对放料性能的要求，选用最佳的连接方式进行改进设计，其主要构造

特点分述如下：

1、将球阀的侧体改变成一个具有多功能的上体，并能立接镶焊于反应釜的釜底中心，作为反应釜的放料口。上体的下部则完全按球

阀阀体的装配要求设计。

2、上体与阀体的连接法兰比球阀的法兰大一档，因为球式放料阀上体的螺栓孔不允许打穿，而只能加工螺纹孔，螺帽必须套在阀体法

兰的一边，孔边要有足够套螺帽的位置。

3、为避免球式放料阀的操作手柄与夹套相碰，设计中球式放料阀开闭的死点位置，采用从右45到左45为关闭，反之则为打开。这种死

点位置在同一水平面上，有利于手动操作。对于气缸气功或液压缸的联动也比较有利，一是可以将气缸玖液压缸水平悬挂式安装，基本

接近锅底，对反应锅下的操作空间占用少。二是完全避免了因阀杆与活塞杆在一直线而因泄漏引起的干扰影响。球式放料阀承接了球阀

的所有优点，又解决了与反应釜的合理配套的连接方式，,与现有的上、下展放料阀相比较，无疑的是较为先进的。尤其是在以下几种情

况下，将更能显出它的特殊功能:

1、球式放料阀可设计成低压、中压三个压力等级,填补了中压釜放料阀的空白。

2、使用温度方面，如选用高性能填充四氟乙烯密封圈(目前已成熟的有玻璃纤维填充四氟乙烯和聚苯脂填充四氟乙烯等)，负荷下长期使

用温度可提高到250℃~260℃。

3、在高粘度材料和高分子聚合物生产中，由于球阀密封圈的密封面始终吻合于球面，加之四氟乙烯的抗粘结性能特别好，就不会出现粘

住现象。

4、球式放料阀从设计中避开了积液凹槽和清洗死角，加上本身构造简单，阀体内面全部车光，适合于对清洁有要求或经常换料的场合。
