管道阻火器的主要用途,性能,外形及连接尺寸
管道阻火器需要经中国科学技术大大学与公安部天津消防科学研究所联合测试，其性能要完全符合GB13347-92《石油气体管道
阻火器阻火性能和试验方法》的规定。阻火器结构要合理，阻火层需采用不锈钢材料制造。阀体采用不锈钢碳钢及铸钢多种材料，
要满足各种不同工艺管道的需要。
管道阻火器产品主要用途
1用于那些输送可燃性方面气体管道上；2油气回收系统；3气体净化通化系统；
4气体分析系统中；5煤矿瓦斯系统。
管道阻火器产品的主要性能
1阻火器连续13次以亚音速火焰试验，要每次都能阻止火焰的通过。
2水压力试验2.4MPa无渗漏。

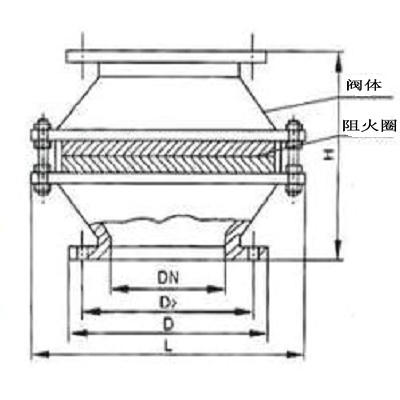

外形与法兰连接尺寸（PN1.6MPa）（PN1.0MPa）
|
公称通径 DN（mm） |
安装尺寸（mm） |
||||
|
L |
H |
D |
K |
n×φ |
|
|
25 |
130 |
150 |
115 |
85 |
4×14 |
|
32 |
155 |
170 |
135 |
100 |
4×18 |
|
40 |
155 |
170 |
145 |
110 |
4×18 |
|
50 |
170 |
180 |
160 |
125 |
4×18 |
|
65 |
190 |
185 |
180 |
145 |
4×18 |
|
80 |
220 |
200 |
195 |
160 |
8×18 |
|
100 |
240 |
210 |
215 |
180 |
8×18 |
|
150 |
320 |
250 |
280 |
240 |
8×22 |
|
200 |
370 |
270 |
335 |
295 |
8×22 |
|
250 |
440 |
300 |
395 |
350 |
12×22 |
|
300 |
500 |
340 |
460 |
410 |
12×22 |
