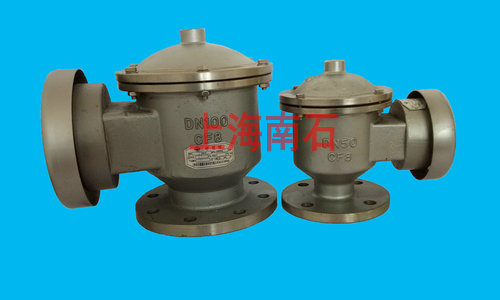

不锈钢阻火呼吸阀

阻火呼吸阀是安装在固定顶罐上的通风装置，不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗，

控制储罐压力作用。适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原

油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。

阻火呼吸阀工作原理：阻火呼吸阀工作原理是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功

能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压

力在一定范围内，保证容器安全。一种是达到一定压力时，进行呼或吸。另一种是设计成纯粹只呼不吸。可以理解为用两个适当压力

的单向阀代替。 阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

阻火呼吸阀性能：阻火呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，最低

温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，(允许压差正负20pa)。GTQ型通气管的阀盘部件动作时，

灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径

≤150mm，其泄漏量≤0.04m3/h;公称通径≥220mm，其泄漏量≤0.4m3/h;当呼吸阀达到了工作压力以后：阀盘立即开启，保证储

罐正常的通气要求。该产品具有通风量大，泄漏量小，耐腐蚀，防冻性能好。它能对石油储罐内外压着进行自动调节等特点。

阻火呼吸阀尺寸参数：

阻火呼吸阀标准参数：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类液体的固定顶罐，应设阻火

器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保持正常状态，防止罐内超压或超真空度且可减少罐

内液体挥发损耗。按（石油储罐呼吸阀）（SY7511-87）、（石油储罐阻火器阻火性能和试验方法）（GB5908-86）等标准进行制造

和试验、检验。或按客户指定标准。

法兰标准：GB、HG、SH、HGJ、ANSL、JIS等标准。（用户指定，请注明压力等级）

阻火呼吸阀操作压力参数：

A级正压：355Pa(36亳米水柱)负压：295Pa(30亳米水柱)

B级正压：980Pa(100亳米水柱)负压：295Pa(30亳米水柱)

C级正压：1765Pa(180亳米水柱)负压：295Pa(30亳米水柱)
