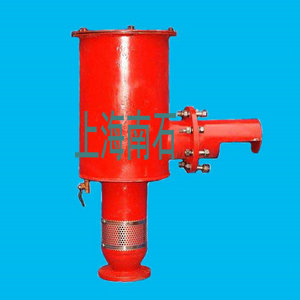

PCL空气泡沫产生器

PCL系列低倍数泡沫产生器，是一种低倍数泡沫产生设备，固定安装在油罐上，将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫

灭火设备。泡沫产生器主要由壳体组,泡沫喷管组合导板三个部分组成。该设备主要用于油罐，酒精罐的化工品罐上的消防设备。

当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导

板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上，进行灭火。

1，  由壳体、喷管组、导板组等构成的立式产生器，是固定安装在甲、乙、丙类储罐上部使用的液上喷射泡沫设备。

2，  产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。安装时导板组上的罩板朝下，，不宜侧装。用于外浮顶储罐时，应安装在储罐

       顶端的泡沫导流罩上。

安装产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于 储罐储存液面线一定尺寸，以免影响泡沫质量及泡

沫形成，并防止液体从产生器口流出。

产生器安装步骤：

1，  将M16螺栓穿入罐壁孔内，加上平垫，用螺母压紧。然后将导板从开孔伸入储罐内套在安装导板组的螺栓上并拧紧螺母，再将M16螺栓

与罐壁焊接。

2，  将喷管焊接在罐壁上（注意法兰方向）。

3，  将壳体与喷管组进行法兰连接；

4，  将整个产生器通过法兰与系统连接起来。

安装注意事项：

1、  如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾，导板组则不适用，而应换成其它合适的缓冲装置（如降落槽、泡沫溜槽等）。

2、  产生器的喷嘴不能被杂物堵塞。在安装泡沫产生器前应对管道进行冲洗，待确保管道中无杂物后再将泡沫产生器装好，然后进行泡沫系统

       调试。

3、  为防止储罐内气体从产生器处外泄，在产生器壳体组出口端装有密封玻璃。密封玻璃一面有易碎划痕，有划痕面应朝出口方向安装。密封

       玻璃受到0.2MPa压力混合液冲击时将破碎。密封玻璃应在泡沫系统调试后在安装。每使用一次或其它原因造成密封玻璃破损，应及时更换。

4、  产生器也可用于向储罐防护堤内喷射泡沫扑救防护堤内流淌火灾。安装在防护堤外使用时，安装在能使泡沫流淌至燃烧液面的挡板上。

5、  特殊情况下产生器是安装应本着不影响产生器性能为原则，如喷管组的直径可稍大但不要小，长度可稍长不要短；导板组或其它缓冲装置只

       能有不可无。导板组改换成其它缓冲装置时，其与罐壁连接方式，应按缓冲装置的结构具体确定，其要求应满足前面所述原则。

6、  为保证产生器的安全，应在产生器下设有支撑架等。由于发生火灾时可能产生储罐破裂或变形而使产生器遭到损坏。为减轻损坏，应在产生

       器进口管道中安装一段能起呼出作用的金属软管或其它措施。

使用和保养：

1、  应注意供给的混合物中无杂物，以免产生器堵塞。

2、  应保证产生器的吸气孔畅通，不被杂物堵塞。

3、  应经常检查产生器是否完好，发现损坏件应及时调换。
