阻火器型号,代号编制表示方法及相关标准
阻火器型号编制方法:

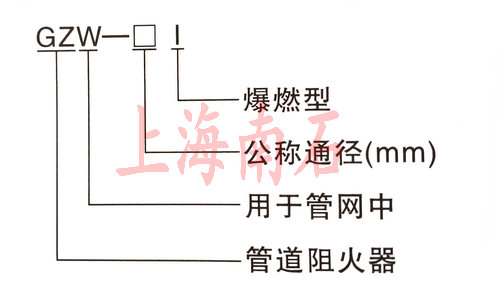

阻火器型号编制方法
连接方式和代号表示方法:
连接形式 |
代号 |
对焊连接 |
I |
法兰连接 |
II |
内螺纹连接 |
III |
外螺纹连接 |
IV |
松套连接 |
V |
卡箍连接 |
VI |
主要类型:
阻火器的种类 |
设计应用范围 |
管端型 |
用于阻止非受限的爆燃进入管道而引起储罐或工艺装置的爆炸 |
阻爆燃型 |
|
管道型 |
用于阻止亚音速的火焰 |
阻爆燃型 |
|
阻爆轰型 |
用于阻止亚音速的火焰和高爆炸压力。 |
适用范围:
1、输送易燃和可燃气体的管道
2、储存石油及石油产品的管道
3、有爆炸危险系统的通风管口
4、石油回收系统
5、内燃机排气系统
6、海洋操作平台及火炬系统
阻火器性能:
1、阻火器壳体强度能承受1.5倍的设计压力的水压试验,无渗透;
2、阻火器组装后能承受设计压力的严密性液压试验,无渗透;
3、阻爆燃型阻火器连续13次阻爆燃性试验,每次必须保证阻止亚音速火焰通过
4、阻爆轰型阻火器连续13次阻爆轰性试验,每次必须保证阻止亚音速火焰通过
5、防爆波纹阻火盘必须选用在使用条件下耐腐蚀的不锈钢材料或其它特殊材料,如:哈氏合金、蒙乃尔合金。
压力等级标准:
标配压力 |
公制:0.6MPa~1.0MPa |
英制:150Lb |
|
选配压力 |
公制:1.6~5.0MPa |
美标:300~600Lb |
|
日标:10~50K |
法兰标准:
标配法兰 |
公制:HG 20592-97 1.0Mpa RF |
英制:ANSI B 1.6 RF |
|
选配法兰 |
公制:GB HGJ SH JB |
英制:JIS DIN BS NF |
