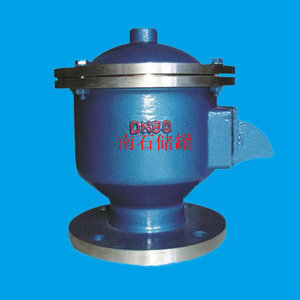

油罐呼吸阀

呼吸阀作为使用在储罐顶上的安全附件，经常或很多时候不被使用单位重视再加上管理不到位，呼吸阀使用几年或者甚至从安装到至今从未进行

过相关检验，造成网面堵死、损坏，阀面锈蚀，根本没有起到安全的保护作用，使得有些储罐被吸瘪或膨胀，因此呼吸阀就成为了一个摆件。

呼吸阀的种类和作用

呼吸阀的种类很多，但主要有：防爆阻火呼吸阀和全天候防火呼吸阀，都是用于安装原油、气油、煤油、轻柴油、芳烃为固定式储罐上的通风

装置，起减少油品挥发、损耗，阻止外界火陷传入保护储罐当超压或真空时免破坏的作用。常与液压安全阀配合使用，一旦呼吸阀出现故障失去

作用或因其它原因罐内出现过高压力、真空，液压安全阀起调节作用。

油田储罐的使用特点

依据国家标准《石油化工企业设计防火规范》(JB50160-92)规定甲、乙类液体的固定顶罐装设阻火器呼吸阀，随着油田生产的发展、原油不断的

开采，石油、石化、炼油行业储罐用量不断增加，因储 容量、操作压力的不同，一个罐至少都装设了一到两个呼吸阀。目前国家对呼吸阀没有进

行强检的要求，所以使用单位不重视呼吸阀的作用。在对某些单位现场呼吸阀检验当中发现存在的隐患和问题还很多，希望能引起管理层的高度重视。

典型事例分析

事例1：某联合站1#样计量站并排共装设5个40m³的储油罐，罐顶上安装的呼吸阀通径只有为80mm，操作压力为：一295Pa～+355P a。液压阀

无液封，透光孔全部敞开(透光孔位于罐顶部。正常生产时透光孔盖用螺栓紧固密封。只有在罐内需要检修、安装、清扫、或标定时，才将其打开

透光)，有的罐透光孔是半盖半露：还有的是用一块盖板盖住透光孔。罐上的呼吸阀及液压阀法兰无螺栓。据现场有关人员说是为了应付检查，检

查完之后再拆下 。因呼吸阀和液压阀选型不当，储罐进油时压力过大，只好拆下呼吸阀找开透光孔、量油孔。

事例2：某单位6#储油罐发生鼓包，检查发现呼吸阀网面堵死，液压阀外壳油底冻裂。所加的变压器油已全部漏完(液压安全阀和机械呼吸阀一样，

都安装在罐顶上且同一高度，阀体内应该充装高沸点、低凝点、不易挥发的液体来作为液封)。正常情况下液压安全阀是不动作的，但它控制的压

力或真空值一般都比机械呼吸阀高出10％，这时储油罐内部的压力调节靠呼吸阀完成。按液压安全阀的工作原理，如果阀体里不充装液体的话，

就使得储罐内的油气通过液压安全阀阀体与大气相连通。这样在正常情况下呼吸阀因控制不了罐内压力而成为多余：液压安全阀应无液封而起不到

安全的作用。

不正确使用油罐上的附件会造成以下后果：

1．油品蒸发损失。对于有些介质很昂贵或要求挥发少的原油，罐内部24h加氮密封，称作氮封。

2．污染环境。油品的主要成分是炭氢化合物。若罐内蒸发出的油气进入大气会造成对环境的污染。

3．安全隐患 。从罐顶大量散发油气偶遇明火雷击容易将其点燃，造成火灾或油罐爆炸，特别是罐内油品较少时空气进入后很容易与蒸发的油器混

合形成爆炸性气体就更增加了危险性。

4．影响油品质量。例如随着汽油轻组分的蒸发，将使油品气化性变坏，还加速油品的氧化，增加胶质降低辛烷值。

5、呼吸阀正确选用介质的不同、储罐的大小、温度、尺寸都是呼吸阀的选择条件：

1．操作压力：

A．一295Pa+355Pa

B：一295Pa+980Pa

C：一295Pa+1750Pa

D：一295Pa+98000Pa

2．阀盘、阀座材质：铝合金、不锈钢。

3．环境温度为：一30oC～+60℃。

为了确保呼吸阀的性能达到安全使用目的

1．规范管理：深入生产实际进行检查，要及时发现问题对安全隐患认真整改。

2．加强安全教育，应每半年就要检查一次呼吸阀的网面是否有堵塞变形或腐蚀。

3．发现被堵塞的网面应清理干争，每个网眼畅通，对于损坏和腐蚀的呼吸阀应更换。

4．重新安装后，应保证密封面严密不漏气。

5．尽量做到呼吸阀一年检验一次，保证操作压力在正常范围之内。
