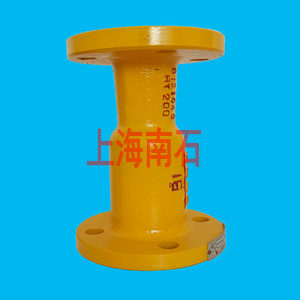

立式止回阀

燃气（止回阀）是指依靠介质本身流动而自动开、闭阀瓣用来防止介质倒流的阀门，又有称作逆止阀、单向阀、逆流阀、和背压阀的叫法。

止回阀属于一种自动类的阀门，其主要的作用是防止介质的倒流、防止泵及驱动电动机反转，以及容器的介质泄放。止回阀还可用于那些

压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀主要可分为（依重心旋转）的旋启式止回阀与（沿轴线移动）的升降式止回阀。这种类型的阀门是只允许介质向一个方向流动的作

用，而且阻止介质的方向流动。止回阀这种阀门是自动工作的，在一个方向流动的流体介质压力作用下的阀瓣会自动打开；流体反方向流

动时由流体的压力和阀瓣的自重合阀瓣作用于阀座上从而切断介质的流动。

止回阀按结构区分的话可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种：

1.升降式止回阀又分为立式止回阀和卧式止回阀两种。

2.旋启式的止回阀分为单瓣式旋启、双瓣式旋启和多瓣式旋启止回阀三种。

3.蝶式的止回阀为直通式止回阀。

以上几种止回阀的连接形式分为螺纹连接、法兰连接、焊接连接和对夹连接四种形式。

1.6MPa系列旋启式止回阀外形及安装尺寸

燃气止回阀用于石油，天然气工业管道上作阻止介质逆流的装置。

结构特点：燃气止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流

速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

标准规范：

设计制造标准：API6D

结构长度标准：ASMEB16.10

连接法兰标准：ASMEB16.5

压力温度等级：ASMEB16.34

试验检验标准：API698
