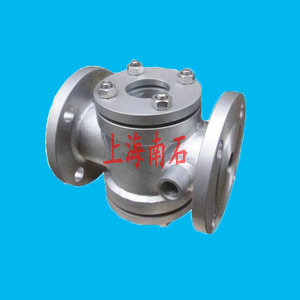

不锈钢夹套保温视镜

不锈钢夹套保温视镜是工业管道装置上主要附件之一，在石油、化工、食品等工业生产装置的管道中，本产品能随时观察管道中液体、气

体、蒸汽介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。本产品用于排液或受槽前的回流,冷却水等液体管路上以

观察液体流动情况。安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，本产品在大

中口径、中低压力的使用领域，它是主导的视镜形式。夹套保温视镜适用在低温的化工等管道上面,防止液体因为低温而结晶,沾在视窗镜片

上影响观察的直观性与准确性，夹套保温视镜的结构样式与工作原理：管道内液体因低温结晶,不仅是影响视镜的观察,同时因为结晶后的体

积涨大了许多,就很容易是玻璃视窗受损,大大的影响使用寿命.保温视镜就是在常规的直通视镜外面再加一层蒸汽夹套层,在夹套层里通过高

温的水蒸气,来保证保温视镜的有足够的温度,防止里面的介质结晶,而影响使用与寿命.

不锈钢夹套保温视镜主要技术参数:

主体材质：不锈钢304、321、316、316L。

视窗材质：钢化硼硅玻璃石英玻璃

螺帽螺栓：20#、304、304L、316、316L。

密封垫片：丁晴橡胶垫片、聚四氟乙烯垫片、金属垫片、石墨垫片。

密封面：突面(RF)平面(FF)凹凸面(MFM)榫槽面(TG)

法兰标准：HG、GB、HGJ、JB、ANSI、JIS、DIN、BS、NF。

制造检测标准：HGJ501-502-86

工作温度 碳钢：-30℃~+350℃不锈钢:-80℃~+480℃

玻璃耐温钢化硼硅玻璃：≤180℃,石英玻璃:1000℃

玻璃耐压钢化硼硅玻璃片：≤3.0MPa 石英玻璃片:≤10.0MPa

钢化硼硅玻璃筒：<1.0MPa石英玻璃筒:<1.6MPa

允许急变温度<60℃

外表碳钢:防腐油漆不锈钢: 酸洗处理或防腐油漆

夹套保温视镜结构特点:

1、采用J44W-220RDN15高压截止阀形式,锥面密封,聚四氟乙烯填料密封。

2、阀盖与阀体有螺栓连接,拆装方便。

 3、阀瓣与阀杆为整体结构,阀体内腔介质流道通畅,防止假液位。

4、整体式阀体,双阀杆结构,外型布局合理。

5、阀体可通保温蒸汽,作为介质保温,防止液体结晶。

6、阀体与塔类容器焊接,提高阀体温度,二次防止液体结晶。

夹套保温视镜安装事项:
1、改进视镜垫片的材质。使用具有耐腐蚀,耐老化,耐高温的四氟板,安装时,应对密封面及垫片进行外观检查,不得有径向沟槽和划痕等缺陷,密

封垫片应安装平整,位置准确,不得有偏斜或中心偏移,且接触良好,达到使用要求。

2、加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃,压力1.765MPa,防止超温超压。
