阻火器是安装在石油、化工、化纤储罐顶上，与呼吸阀、呼吸人孔、通气孔配套使用的安全产品。其功能为允许气体通过，对火焰起到阻止、窒息的

作用。波纹阻火器采用不锈钢“N"形、双层波纹带为阻火芯件，壳体材料可根据贮存介质的不同，有铝合金、碳钢和各种牌号的不锈钢。其结构由中

石化北京设计院设计，科学合理，造型美观。今天我们将全方面为大家展示阻火器的各个组成部件进行图文式说明，希望能让大家更详细的了解阻火

器。

一、阻火器结构设计：

阻火器由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构

成无数个端面，是小三角形直通流道。

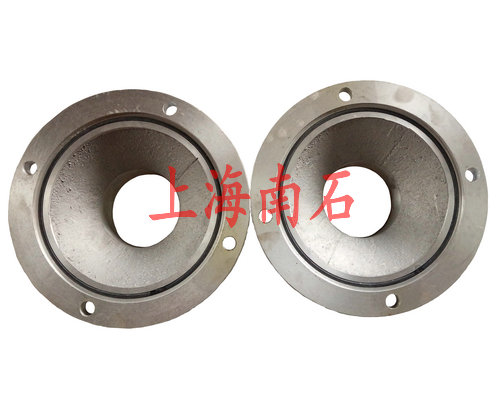

阻火器壳体示意图

二、阻火器的核心部件

阻火器的核心部件是波纹阻火芯，在芯件内部有一个十字结构的支架阻火匝（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质

所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞

进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免

了气体在芯件的另一端被复燃的可能性。

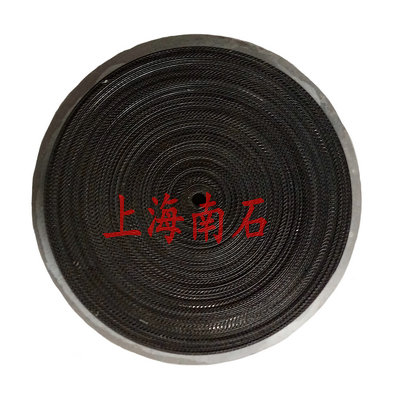

阻火芯结构原理示意图



阻火匝结构原理示意图

三、阻火器的内部结构原理

将阻火匝安放于壳腔内如下图所示

阻火器内部结构示意图

然后在盖上另外一半壳体扣上如下图所示

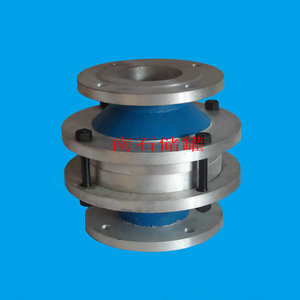

阻火器整体结构图

最后拧紧固定螺丝，经过相关试验合格后，一个波纹型阻火器就产生了。
