储罐上呼吸阀的安装数量和呼吸阀安装方法
呼吸阀安装在固定储罐顶上的通风装置减少油品等液体的蒸发损耗、控制储罐压力,防止罐内超压或超真空使储罐遭受损坏。类型有单
呼阀、单吸阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。那么一个储罐该安装几个呼吸阀呢?今天我们通
过储罐的进出油的最大流量来介绍呼吸阀的直径以及安装个数。
呼吸阀直径选择:
呼吸阀直径可根据进出油罐的最大输油量为基础,按下表进行选择:
进出油罐的最大流量m³/h |
<50 |
50 ~100 |
101 ~150 |
151 ~250 |
251 ~300 |
301 ~500 |
501 ~700 |
呼吸阀直径DNx个数 |
80x1 |
100x1 |
150x1 |
200x1 |
250x1 |
200x2 |
250x2 |
呼吸阀压力等级的选择:
目前国内生产的呼吸阀的操作压力等级可分为三级:
A级:—295Pa~+355Pa
B级:—295Pa~+980 Pa
C级:—295Pa~+1765Pa
国外生产的呼吸阀的操作压力等级一般在±196Pa~+980Pa,高于此操作压力作特殊设计。
根据国内拱顶油罐的设计结构特点,呼吸阀操作压力宜选用A级和B级,不宜过高。
呼吸阀安装方法
所有呼吸阀都应垂直安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式
罐,该阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;当需要安装两个呼吸阀时,它们与
罐顶中心应对称布置; 若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离该阀接口,并由罐顶部插入储罐内约200mm,这样氮
气进罐后不直接排出,达到氮封的目的。

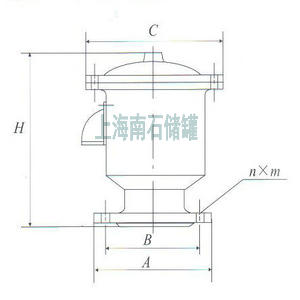

外形及结构示意图:
全天候呼吸阀 全天候呼吸阀结构图
法兰连接尺寸:(铝合金呼吸阀系列)
规格 |
A |
B |
C |
H |
n |
M |
重量(KG) |
DN80 |
Ø185 |
Ø150 |
Ø206 |
265 |
4 |
Ø18 |
7.5 |
DN100 |
Ø205 |
Ø170 |
Ø232 |
280 |
4 |
Ø18 |
9.5 |
DN150 |
Ø260 |
Ø225 |
Ø287 |
300 |
8 |
Ø18 |
12 |
DN200 |
Ø315 |
Ø280 |
Ø351 |
328 |
8 |
Ø18 |
25 |
DN200 |
Ø370 |
Ø335 |
Ø415 |
365 |
12 |
Ø18 |
35 |
