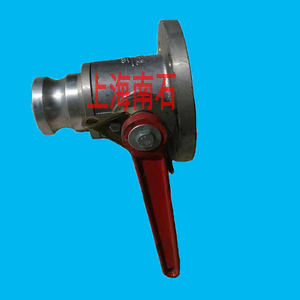

铝合金槽车单向转阳球阀

槽车单向转阳球阀采用法兰连接安装在紧急切断阀下游，出口与同规格快速接头配合使用，用来装卸和卸荷介质时的接通和截断，待放

散阀，适用于液化气槽车和液氨槽车上，并采用浮动式球体进行启闭，操作速度快。槽车单向转阳球阀本身结构紧凑，流体阻力小，全

通径的球阀基本没有流阻。密封可靠，结构简单、体积小、重量轻，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操

作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在

各行业得到广泛的应用，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀，适用范围广，

通径从小到几毫米，大到几米，从高真空至高压力都可应用。球阀阀体可以是整体的，也可以是组合式的。槽车专用单向球阀Q41F作

用主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。槽车专用单向球阀Q41F应用化工、石化、石油、造纸、采

矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

槽车专用单向球阀安装注意事项

(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线

路图)。

(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后，请用规定 的扭矩交叉锁紧法兰连接螺栓。

槽车单向转阳球阀主要设计参数：

公称通径	DN40-DN100mm
阀体材质	铝合金
密封圈	聚四氟乙烯
公称压力	0.6MPa
适宜温度	-28～+60℃
连接方式	法兰连接（方法兰、圆法兰）
驱动方式	手动
适用介质	水、油品、气等非腐蚀介质和酸碱腐蚀介质
法兰连接	JB/T79-94、GB9113-2000
结构长度	GB12221-89

槽车单向转阳球阀优点:

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种氟塑料，密封性好，能实现完全密 封。在真空系统中也已

广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维护方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

槽车单向转阳球阀尺寸：

规格	总长度	法兰孔距	材质	公称压力（MPa）
2“	155	135	铝合金	0.6
2.5“	165	145	铝合金	0.6
3“	190	160	铝合金	0.6

槽车单向转阳球阀安装说明：安装前要对调整圈进行调整，以保证密封及手柄手动灵活。

1、管路输送液体要保证清洁度，以防杂质入内，损伤阀体和密封面，缩短使用寿命。

2、与球阀法兰相接的管路法兰，平面应与球阀法兰平面平行，不平行时不可用，以免螺栓过紧后损坏球阀，此时应调整管路法兰平行，

方可安装使用。

3、使用前须看准转动方向，以免错位带来使用不方便及扭伤手柄。

4、油车长期停放或过冬不用时，应提前将罐内的液体提成放干净，以免影响其正常使用。

5、在使用过程中，如果在密封，一般不要演常拆，以免损伤密封面，影响其密封性能。
